可変光アッテネータは光ファイバ内の光信号強度を可変減衰させる部品です。本製品はMEMS式で、減衰量を可変制御できます。動作波長帯はCバンドまたはLバンドです。

■特徴

・低挿入損失
・ラッチングなし
・高信頼性
・RoHS

■用途

・WDMシステムにおけるパワー等価
・EDFAのゲインコントロール
・光サブシステム
・レシーバ保護／スイッチ

■ 仕様

　パラメータ 単位 値
　動作波長 nm 1530 ~ 1570 ; 1570 ~ 1610
　減衰タイプ – 明 または 暗
　減衰範囲 dB ≧30
　ブラック状態減衰度　　（Dark type） dB ≧40
　挿入損失（コネクタなし） dB ≦0.7 (標準 0.5)
　偏波依存損失(PDL) dB ≦0.3(Att. <0dB), ≦1.5(Att. 20dB)
　波長依存損失(WDL) dB ≦0.1(Att. 0dB), ≦0.3(Att. 20dB)
　温度依存損失(TDL) dB ≤0.2(Att. <0dB), ≤1.0(Att. <20dB) Compare with RT
　偏波モード分散(PMD) ps ≦0.1
　応答時間 ms ≦2 (標準 1)
　入力光パワー mW ≦300
　消費電力 mW ≦2
　駆動電圧 VDC 5.2 または 15
　リターンロス dB ≧55
　ファイバタイプ -　 SMF-28e
　動作温度 ℃ 0 ~ +70
　保管温度 ℃ -40 ~ +85
　メーカ 　 Opneti communications

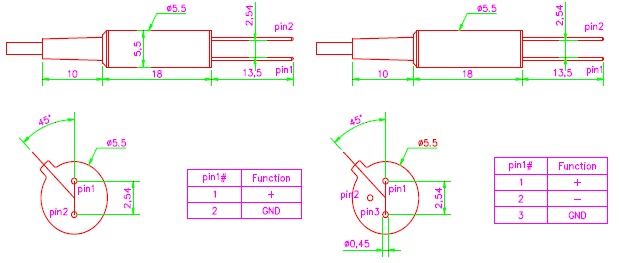

■ パッケージ図面とピン配置

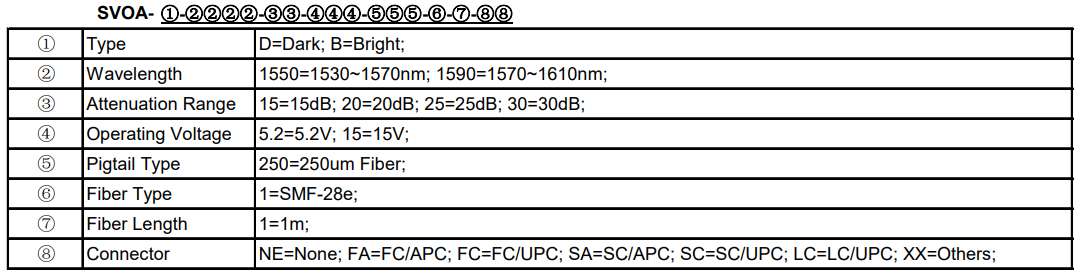

■注文方法
