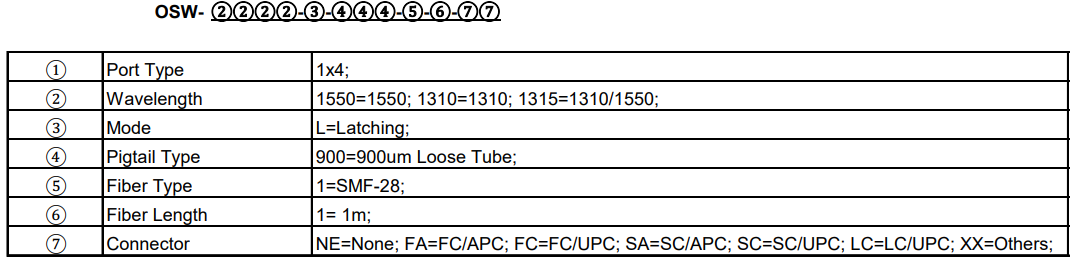

光スイッチは光ネットワークの線路切り替えに使われる部品です。本製品はミニサイズパッケージの1×4 或いは1×8の光スイッチです。

■  用途

 ・OXC, OLP, POADM
 ・試験システムの波長スイッチ
 ・光センサのチャンネルスイッチ

   パラメータ 単位
 タイプ   シングルモード, 1×4スイッチ
 波長 nm 1280 ~ 1340 or/and 1520 ~ 1610
 挿入損失 dB ≦1.0
 WDL dB ≦0.2
 PDL dB ≦0.2
 リターンロス dB ≧45
 クロストーク dB ≧60
 スイッチ速度 ms <10
 リピータビリティ dB ≦±0.05
 耐久性 >107
 ファイバタイプ SMF-28e
 ファイバ長 m 1
 動作電圧 V Min.4.5,  Max 6.5
 スイッチ電流 mA 120
 許容光パワー mW  ≦500
 動作相対湿度 % 5 ~ 90
 動作温度 -5 ~ +65
 保管温度 -40 ~ +85
 サイズ (L x W x H) mm 55 x 44 x 15
 メーカ   Opneti communications



■ 光ポート & PIN割当て

光パス Pin割当て
制御入力 状態出力 Common入力
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 +5V GND
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 +5V 0V 0V +5V 0V +5V X X +5V GND GND GND +5V GND
Com-P2 0V +5V +5V 0V 0V +5V X X GND +5V GND GND +5V GND
Com-P3 0V +5V 0V +5V +5V 0V X X GND GND +5V GND +5V GND
Com-P4 0V +5V 0V +5V 0V +5V X X GND GND GND GND +5V GND

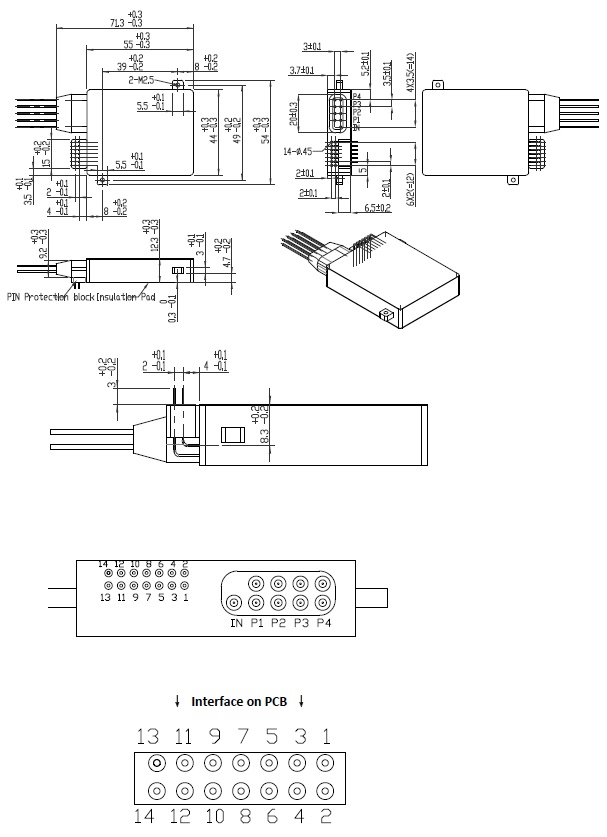

■ 寸法図
