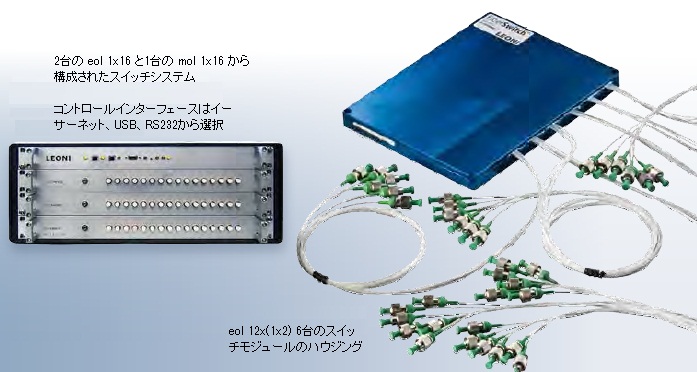

LEONI-sw-multiple-switch-system-1

複数のスイッチモジュールを1ユニットにまとめてご使用いただけます。標準的には1×2或いは1×4のスイッチからご選択いただきますが、1×8、1×12、1×16などのスイッチでも可能です。また、シングルモードスイッチとマルチモードスイッチの組合せもできます。ご不明な点につきましてはお問い合せください。

  ご注文の際、以下をご指定ください

 ・出力チャネル数 (N=1-16)
 ・スイッチモジュール数 M
 ・波長帯(動作波長範囲): UV-VIS, VIS-IR, ブロードバンド
 ・最大光パワー
 ・ファイバタイプ(例:E9/125か相当品、MMFコア径、NA、GI、SIなど)
 ・ピグテイル長(m)
 ・コネクタの種類(例:FC, SC, SMA, STなど)
(→光コネクタとは)
 ・インターフェース(例:RS232, TTL, I2C, Ethernet, USB)
 ・チャネル数Nが4以上も選択可能です(サイズは異なります)
 ・様々なスイッチの組合せが可能ですので各スイッチの仕様をご覧のうえご相談ください

型番 eol M x (1xN) ・ mol M x (1xN)
チャネル数 eol 1×2 eol 1×4 mol 1×2 mol 1×4
スイッチジュール数 M 2 -12 2 – 6 2 – 6 2 – 6
ハウジングサイズ (mm) 130 x 106 x 13.5
(M 2 – 6)
130 x 106 x 13.5
(M 2 – 3)
134 x 172 x 13.5
(M 7 – 12)
134 x 172 x 13.5
(M 4 – 6)
ハウジングオプション Alu Compact デスクトップ、 19″ラック:ご要求により異なるサイズも可能です
メーカ LEONI
