シングルモード可変光アッテネータ(シャッタータイプ) SSVOAは、最先端の技術が詰め込まれたVOAで、優れた光学性能を有しており、低価格です。十分な減衰範囲をクリアするためにマルチモードレーザビームを遮断するためのMEMSシャッターを使用しております。また、広帯域ネットワークにおいて大事になる最適なWDLとPDLを達成するために、設計と製造工程において特別な配慮がされています。

■特徴

・気密封止
・優れたWDLとPDL
・低挿入損失低
・広い減衰範囲
・高い減衰精度
・Telcordia GR-1209 & GR-12211準拠

■用途

・EDFA利得制御
・チャネル等化
・レシーバ保護
・VMuxのパワー等化

 パラメータ 単位 値
 減衰タイプ – 明　または　暗
 動作波長範囲 nm 1260 – 1620
 減衰範囲 dB 45
 駆動電圧 V 5.2(明)、4.3(暗)
 挿入損失 dB 0.7
 PDL 0 dB dB 0.1
0 – 10 dB dB 0.2
10 – 20 dB dB 0.25
 WDL 0 dB dB 0.1
0 – 10 dB dB 0.15
10 – 20 dB dB 0.2
リターンロス dB 45
 再現性 dB 0.1
 寿命 回 109
 応答時間 ms 20
 トータル光パワー mW 500
 サイズ (L x W x H) mm 25 x 14 x 12
 ファイバタイプ – Corning SMF-28 (9/125 μm)
 動作温度 ℃ -5 ~ 70
 保管温度 ℃ -40 ~ 85
 消費電力 mW 150 / 120
 メーカ OptiMems

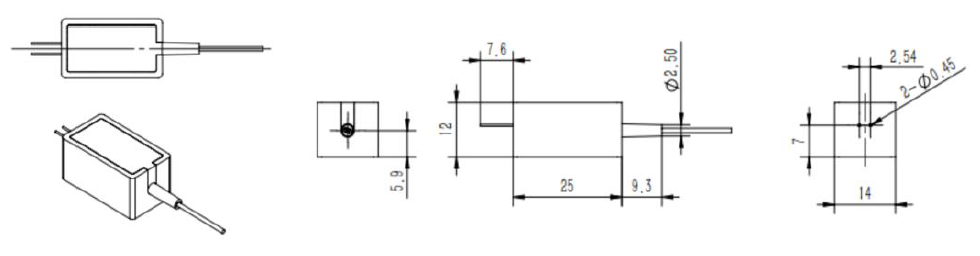

■パッケージ図

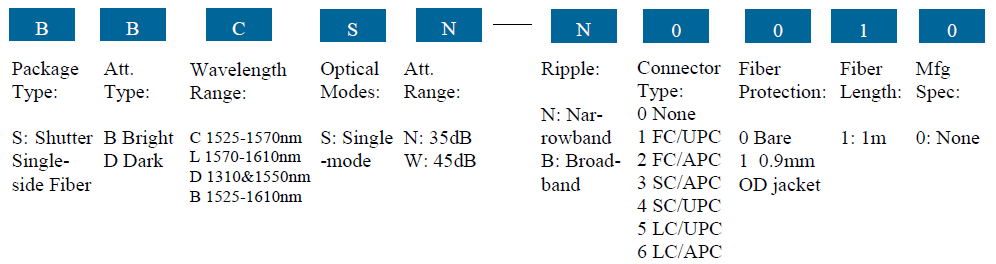

■注文方法
