メカニカル光スイッチは、アクチュエータでミラーを動かしたり、ファイバを移動させて光路を切り替える光スイッチで、少チャンネルの場合に適しています。本製品は偏光保持タイプの1×1, 1×2光スイッチで、使用波長帯は760nm, 850nm, 980nm, 1064nm, 1310nm, 1550nmの6種類があります。
■特徴
・コンパクトサイズ
・早い応答時間
・低挿入損失
■用途
・プロテクトスイッチ
・再構成
・光サブシステム
・配列の統合
光スイッチとは？| パラメータ | 単位 | 値 | ||
| 動作波長 | nm | 1310, 1550 | 760, 850 | 980, 1064 |
| 挿入損失 | dB | ≦0.5 (Typ. 0.4) | ≦1.5 (Typ. 0.9) | ≦0.7 (Typ. 0.5) |
| 偏光消光比 | dB | ≧18 | ||
| リターンロス | dB | ≧50 | ≧40 | ≧50 |
| クロストーク | dB | ≧55 | ≧40 | ≧55 |
| スイッチング時間 | ms | ≦10 | ||
| 再現性 | dB | ≦±0.05 | ||
| 寿命 | 回 | >109 | ||
| スイッチタイプ | – | ラッチ または ノンラッチ | ||
| ファイバタイプ | – | PM1300, PM1550 | PM850 | PM980 |
| 駆動電圧 | V | 5±0.5 DC or 5V Pulse | ||
| 電流 | mA | <50 | ||
| サイズ | mm | 27 X 12 X 8.2 | ||
| 動作温度 | ℃ | -15 ~ +70 | ||
| 保管温度 | ℃ | -40 ~ +85 | ||
| メーカ | – | Opneti communications | ||
■ 電気ドライブ
| タイプ | 光パス | 電気ドライブ | 状態センサ | ||||||
| Pin1 | Pin10 | Pin5 | Pin6 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | ||
| ラッチ | P1-P2 | +V Pulse | GND | – | – | open | close | close | open |
| P1-P3 | GND | +V Pulse | – | – | close | open | open | close | |
| ノンラッチ | P1-P2 | +V | GND | – | – | open | close | close | open |
| P1-P3 | – | – | – | – | close | open | open | close | |

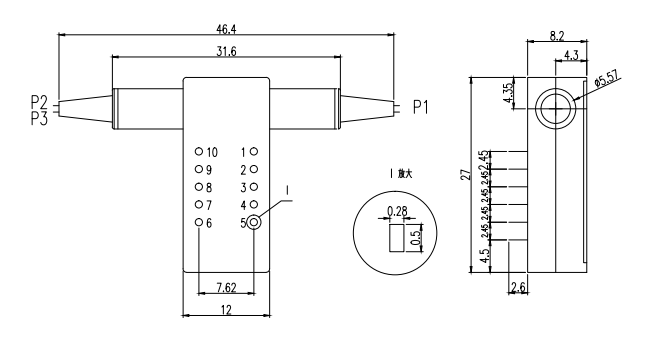

■ パッケージ

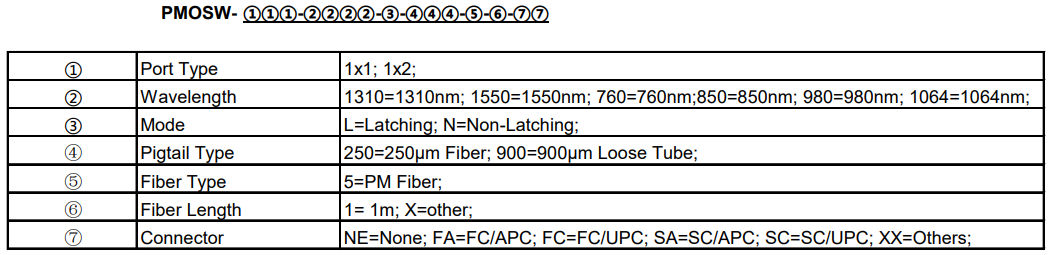

■注文方法
