可変光アッテネータ（可変光減衰器）: (S)VOAは光ファイバ内の光信号強度を可変減衰させる部品です。本製品は、液晶を使った電圧制御の可変光アッテネータで、特に光ネットワークにおける光パワー制御向けに作られています。40dBの広いダイナミックレンジを有し、C, L, C+Lバンドで使用できます。
■ 特徴 ・コンパクトパッケージ ■ 用途 ・DWDMシステムにおけるチャネルバランス |
 |
■ 仕様
| 型番 | (S)VOA | ||||||
| ノーマル状態 | – | – | ノーマル－オン | ノーマル-オフ | |||
| グレード | – | – | Grade P | Grade A | Grade P | Grade A | |
| 動作波長範囲 | – | nm | C, L, C+L バンド | ||||
| 減衰範囲 | Min | dB | 20, 30 or 40 | 21 or 33 | |||
| 挿入損失 | Max | dB | 1 | 1.2 | 1.1 | 1.3 | |
| PDL | @10dB | Max | dB | 0.15 | 0.2 | 0.25 | 0.3 |
|---|---|---|---|---|---|---|---|
| @20dB | Max | dB | 0.25 | 0.4 | 0.35 | 0.5 | |
| WDL | @10dB | Max | dB | 0.4 @ C-バンド or L-バンド | |||
| PMD | Max | ps | 0.1 | ||||
| 波長分散 | Max | ps/nm | 0.2 | ||||
| リターンロス | Min | dB | 45 | ||||
| 減衰分解能 | Min | dB/mV | 連続可変 | ||||
| 最大入射パワー | Min | mW | 300 | ||||
| 立ち上がり時間 | Max | ms | 5 | ||||
| 立ち下がり時間 | Max | ms | 35 (-5℃ ~ 23℃）、15 (23℃ ~ 70℃) | ||||
| 動作電圧（ドライバなし） | – | V | 0 ~ 30 ピーク to ピーク、10kHzスクエア波 | ||||
| 動作電圧（ドライバ付） | – | V | 0 ~ 5 DC | ||||
| 動作温度 | – | ℃ | -5 ~ 70 | ||||
| 保管温度 | – | ℃ | -40 ~ 85 | ||||
| ファイバピグテイル | – | – | SMF-28, 250μmベアファイバ or 900μmルーズチューブ 、1.0+0.1m | ||||
| サイズ | – | mm | Φ7.2 x 23.5（ドライバなし） 36.3 x 12.7 x 11.5 （ドライバ付） | ||||
| メーカ | – | – | Lightwaves 2020 | ||||

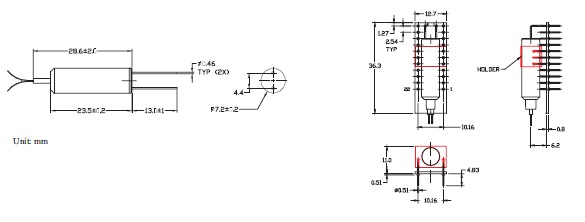

■ サイズ詳細
■ ドライバ特性
| パラメータ | 単位 | 値 |
| 電源 | V | 5 |
| 消費電力 | W | ≦0.3 |
| 駆動電圧 | V | 0 ~ 5 |
| サイズ | mm | 36．3ｘ12．7ｘ１．３ |
| 電気ピンサイズ | mm | Φ0.51 x 4.83 |
| 電気ピンのピッチ | mm | 2.54 |
■ ドライバのピン配置
| ピン | 関数 | ピン | 関数 |
|---|---|---|---|
| 1 | NC | 12 | VOA ピン B (オフ-ボード接続用)* |
| 2 | GND | 13 | NC |
| 3 | NC | 14 | NC |
| 4 | NC | 15 | NC |
| 5 | NC | 16 | NC |
| 6 | NC | 17 | NC |
| 7 | アナログ入力（0 to 5 V） | 18 | NC |
| 8 | GND | 19 | NC |
| 9 | +5 V 電源 | 20 | NC |
| 10 | NC | 21 | GND |
| 11 | VOA ピン A (オフ-ボード接続用)* | 22 | NC |
*ピン11と12はVOAの試験に使えます。そうでない場合はオープンにしてください。ＧＮＤに接続しないでください。

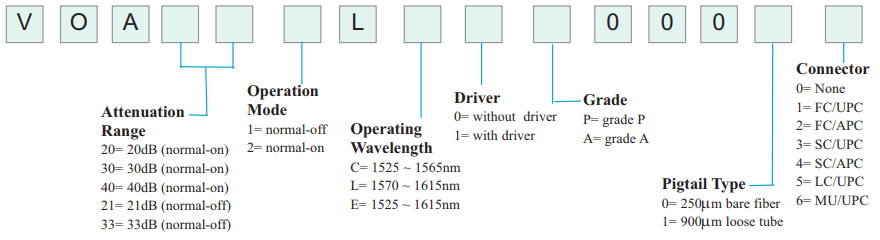

■注文方法
