高速可変光アッテネータ:(HS)VOAは、通常のVOAの動作速度msに対しμsの高速動作し、40Gbs光システムにおいても使用可能です。ドライバ付きVOAもオプションでご用意しております。

■ 特徴

  ・高速減衰制御 (μs)LW2020-voa-HSVOA-1
  ・広い波長範囲
  ・可動部なし、連続可変
  ・低挿入損失
  ・動作波長範囲にわたり低PDL

■ 用途

  ・DWDMシステムにおけるチャンネルバランス
  ・光Add/Dropや光クロスコネクトにおけるパワー等価
  ・EDFAのゲインチルト、パワー調整
  ・レシーバ保護

■ 仕様

型番 (HS)VOA
光仕様
動作波長範囲 nm 1550 nm -バンド
(C-バンド or C+L-バンド)
1310 nm -バンド
(O-バンド)
1310/1550nm
(デュアル-バンド)
挿入損失 dB <0.9 <1.2
減衰 dB オプション 0: >28, オプション 1: >32, オプション 2: >38
PDL @λc at 15dB減衰 dB <0.3
応答時間 μs <10
リターンロス dB >55
PMD ps <0.1
最大光パワー mW 500
駆動電圧(ドライバによる) V 0 – 5
機械的&パッケージ仕様
サイズ mm 28 x 6 x 5.5
ドライバ PBCサイズ mm 46 x 24 x11
メーカ   Lightwaves2020



■ サイズ詳細

LW2020-voa-HSVOA-2

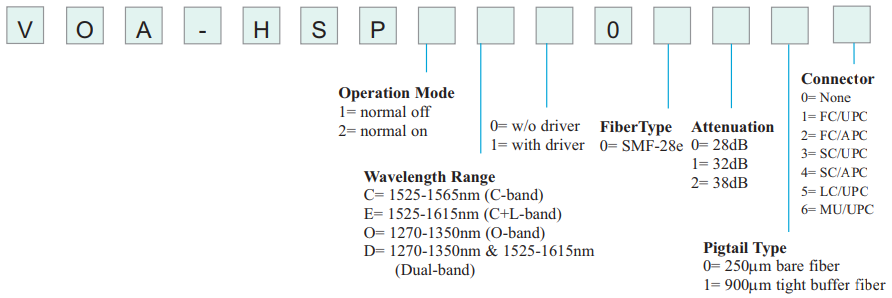

■注文方法
