ASE光源は、広帯域光源、ブロードバンド光源とも呼ばれ、レーザ光のように強度が強く、かつ、スペクトル幅の広いインコヒーレント光を発生する光源です。
本製品は装置組み込みに便利なモジュールタイプのCL-バンドASE光源です。モジュールサイズには、Sタイプ：18 x 120 x 90mm、Mタイプ：28 x 120 x 90mm、M2タイプ：33x120x90mmの３種類があり、機種によってそれぞれ適用されます。いずれもDC5Vで動作いたします。光学的特性は対応するベンチトップ型の機種と同一です。
 |
 |
|
|---|---|---|
| Sタイプ：18x120x90 | Mタイプ：28x120x90 | M2タイプ：33x120x90 |
 |
 |
|---|
ASE光源とは？| 型番 | ASE-CL-13S-Md | ASE-FLMd7002 | ASE-FLMd7004 | ASE-FLMd7006-15 | ASE-FLMd7006-17 |
| 出力波長帯 | C+Lバンド | ||||
| 総出力 | >+13dBm (>20mW) |
>+13dBm (>20mW) |
>+16.5dBm (>45mW) |
>+15dBm (>31.6mW) |
>+17dBm (>50mW) |
| スペクトルパワー密度 | >-15dBm/nm @1530~1600nm |
>-11dBm/nm @1540~1600nm |
>-8dBm/nm @1540~1600nm |
>-8dBm/nm @1528~1560nm |
>-6dBm/nm @1528~1603nm |
| 出力ファイバ | SMF | ||||
| 出力安定性*1 | <+/- 0.05dB | <+/- 0.005dB | <+/- 0.01dB | ||

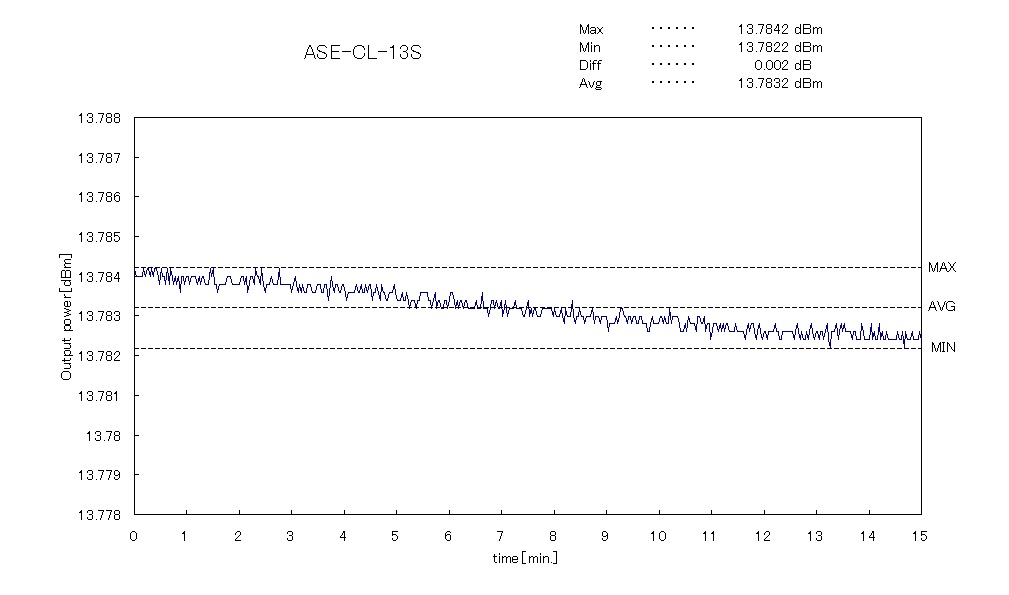

| データ例 | データ例 | データ例 | データ例 | データ例 | |
| 出力コネクタ (→光コネクタとは) |
FC/PC | ||||
| 外形寸法(mm)*2 | Sタイプ 18(H)x120(W)x90(D) | M2タイプ Max. 33(H)x120(W)x90(D) | MタイプMax. 28(H)x120(W)x90(D) | ||
| 電気仕様等 | Ｓ-MD （電気仕様等） |

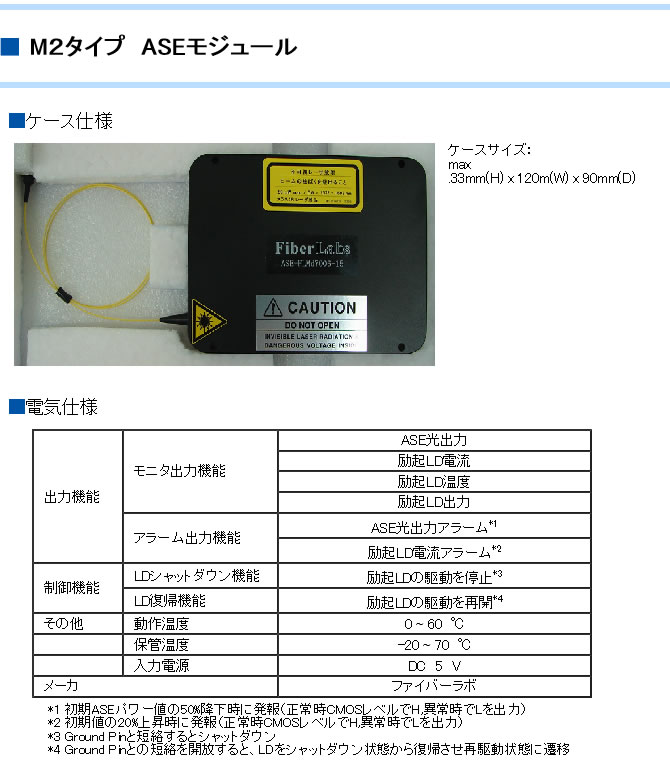

M2-MD （電気仕様等） | M-MD （電気仕様等） | ||
| ピン配置等 | Ｓ-MD （ピン配置等） |
M2-MD （ピン配置等） | M-MD （ピン配置等） | ||
| 動作温度 | 0~60℃ | ||||
| 保管温度 | -20~70℃ | ||||
| 電源 | DC5V | ||||
| メーカ | ファイバーラボ | ||||
*1 1時間ウォームアップ後、15分間の安定性
*2 突起部を含みません
●製品改良のため、仕様などを予告無く変更する場合があります。
