ASE光源は、広帯域光源、ブロードバンド光源とも呼ばれ、レーザ光のように強度が強く、かつ、スペクトル幅の広いインコヒーレント光を発生する光源です。
本製品は装置組み込みに便利なモジュールタイプのXバンドASE光源です。モジュールサイズには、Lタイプ:36 x 190 x 132mm、Mタイプ:29 x 120 x 90、Sタイプ:18 x 120 x 90mmがあり、機種によってそれぞれ適用されます。いずれもDC5Vで動作いたします。光学的特性は対応するベンチトップ型の機種と同一です。

 FL-ASE-Smdl  FL-ASE-M&M2mdl  FL-ASE-Lmdl
 Sタイプ:18x120x90
ASE-Md1050-20
Mタイプ:29x120x90
ASE-Md1090-50
Lタイプ:36x190x132
ASE-Md1020-02

発光スペクトル(ASE-Xバンド)

■ 仕様(モジュールタイプ)

型番 ASE-Md1020-02
(標準:アイソレータなし)
ASE-Md1050-20
(標準:アイソレータ付)
ASE-Md1090-50
(標準:アイソレータ付)
出力波長帯 X(1000nm) バンド
総出力 >+3dBm(>2mW) >+13dBm(>20mW) >+17dBm(>50mW)
スペクトルパワー密度 >-30dBm/nm
(@1000~1040nm)
>-30dBm/nm
(@1015~1100nm)
>-30dBm/nm
(@1030~1130nm)
出力ファイバ HI1060
出力安定性*1 <+/- 0.01dB

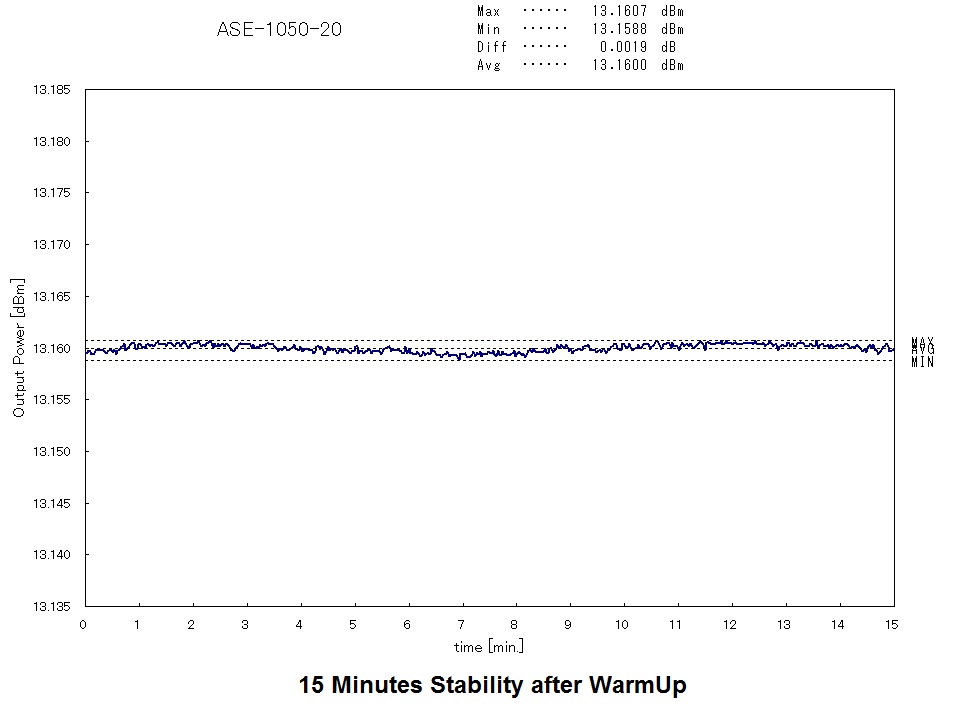

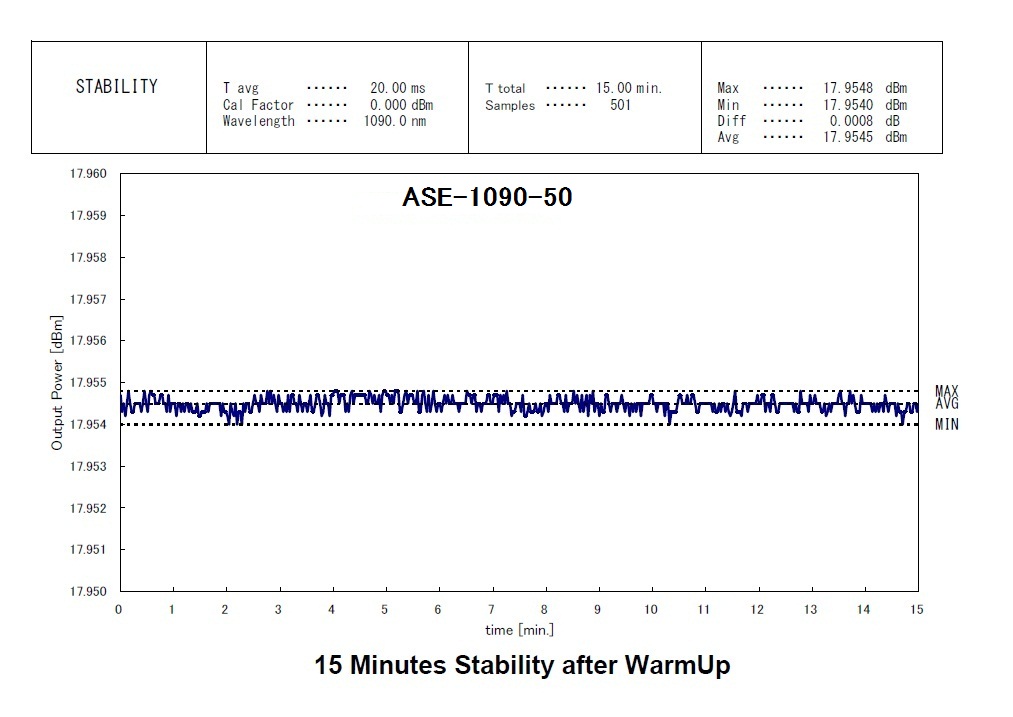

安定性データ例 安定性データ例
出力コネクタ FC/angled-PC FC/PC
外形寸法(mm)*2 Lタイプ
max36(H)x190(W)x132(D)
Sタイプ
18(H)x120(W)x90(D)
Mタイプ
29(H)x120(W)x90(D)

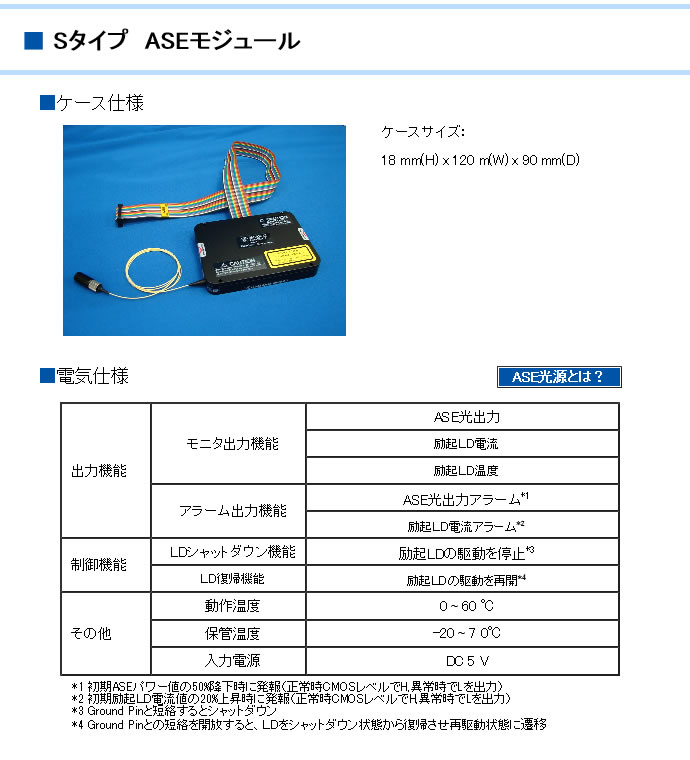

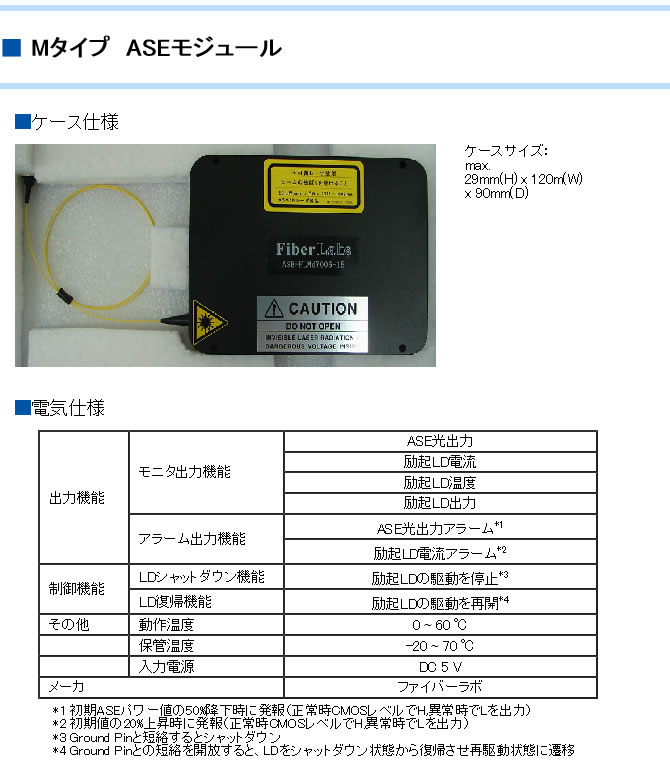

電気仕様等 Lタイプ(電気仕様等) Sタイプ(電気仕様等) Mタイプ(電気仕様等

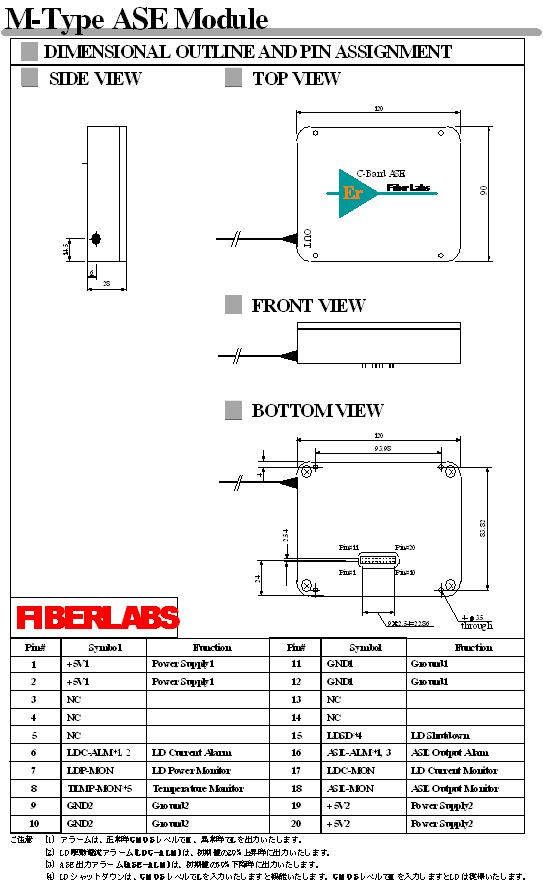

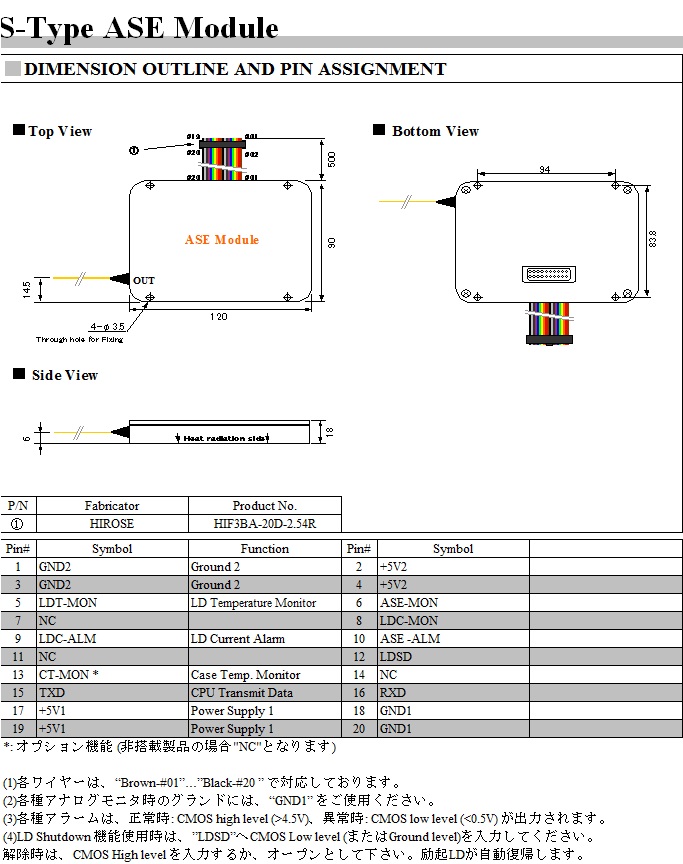

ピン配置等 Lタイプ(ピン配置等) Sタイプ(ピン配置等) Mタイプ(ピン配置等)
動作温度 0~60℃
保管温度 -20~70℃
電源 DC5V
メーカ ファイバーラボ

*1 1時間ウォームアップ後、15分間の安定性
*2 突起部を含みません

●製品改良のため、仕様などを予告無く変更する場合があります。
