分光器(シングルモノクロ方式) TMc150は、150mmの焦点距離で紫外~赤外(200nm~50μm)の広い範囲でのシングルスキャン測定が可能な、高性能で信頼性の高いソリューションです。単一の入射および出射スリットは、わずか20x11cmで、最大2つの回折格子を備えており、非常にコンパクトな設計になっております。特にOEM用途として限られたスペースに収納するのに理想的です。TMc150は、より低いスペクトル分解能が要求される測定に適しており、また大規模測定システムへ統合する場合でも適しています。

■特徴

・高度な設定の柔軟性
・シングルスキャンでカバーされる広い波長範囲
・焦点距離150mm
・CZerny-Turner構成
・最大2つの回折格子に対応
・単一入射および単一出射スリット

■仕様

項目 単位 パラメータ
コンフィグレーション Symmetrical Czerny Turner
焦点距離 mm 150
グレーティングマウント 二重回折格子タレット
格子数 1 ~ 2
グレーティングサイズ mm 30 x 30
開口率 f/4.2
入出射ポート それぞれ1つ
機械的分解能ドライブ °/step 0.000072
スリットタイプ 固定式 or マイクロメータ式 or 電動式
スリットサイズ mm 0.01~10(W) x 20(H)
フィルタサイズ mm 25φ
波長範囲* nm 200 ~ 50000
線形分散* nm/mm 5.4
波長精度* nm ±0.3
波長再現性* nm ±0.01
最大/最小解像度時のスリット高* nm 0.3/0.2
FWHM2.5での迷光除去* 10-5
PCインタフェース USB2.0
ソフトウェアコントロール BenWin+/SDK
全体寸法 mm 137(L) x 232(W) x 168(H)
光学的高さ mm 110
電源 外部DC PSU
メーカ BENTHAM

*1200g/mmグレーティング用

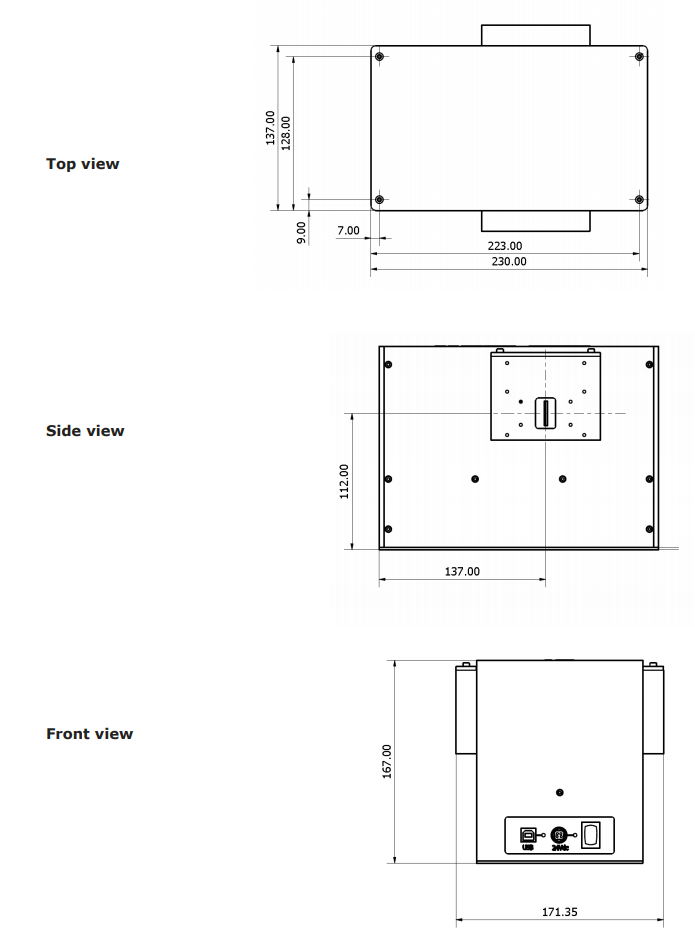

■寸法
