分光器(シングルモノクロ方式) TMc300は、300mmの焦点距離で紫外～赤外(200nm~50μm)の広い範囲での柔軟な測定を可能にするために三重回折格子タロットを採用しております。最大2つの入射/出射ポートは、複数の入射/出射や検出器の構成を組むことが可能で、この柔軟な構成力と広い波長範囲から最も人気のある分光器になっています。TMc300は、BENTHAM社製の全範囲の光源、検出器、およびアクセサリと互換性があるので、紫外から赤外にわたる多くの光測定システムの要になっております。

■特徴

・焦点距離300mmでシングルモノクロ方式
・剛性と堅牢性を最適化するためシングルキャスティング製
・最大3つの回折格子
・最大2つの入射/出射ポート
・バックラッシュゼロの高速波長取得
・大きな長方形の格子による光のスループットの向上

■仕様

項目 単位 パラメータ
コンフィグレーション – Symmetrical Czerny Turner
焦点距離 mm 300
グレーティングマウント – 三重回折格子タレット
格子数 – 1 ~ 3
グレーティングサイズ mm 68 x 84
開口率 – f/4.1 (すべての格子角)
入/出射ポート数 – 1/2 or 2/1
機械的分解能ドライブ °/step 0.000072
スリットタイプ – 固定式 or マイクロメータ式 or 電動式
スリットサイズ mm 0.01~8(W) x 20(H)
フィルタサイズ mm 25φ
波長範囲* nm 200 ~ 50000
線形分散* nm/mm 2.7
波長精度* nm ±0.2
波長再現性* nm ±0.05
最大/最小解像度時のスリット高* nm 0.3/0.1
FWHM2.5での迷光除去* – 5 x 10-5
波長取得スピード* nm/s 1000
PCインタフェース – USB2.0
ソフトウェアコントロール – BenWin+/SDK
全体寸法 mm 316(L) x 354(W) x 209(H)
光学的高さ mm 115
重量 kg 14
電源 – 110/220V, 50/60Hz
メーカ BENTHAM

*1200g/mmグレーティング用

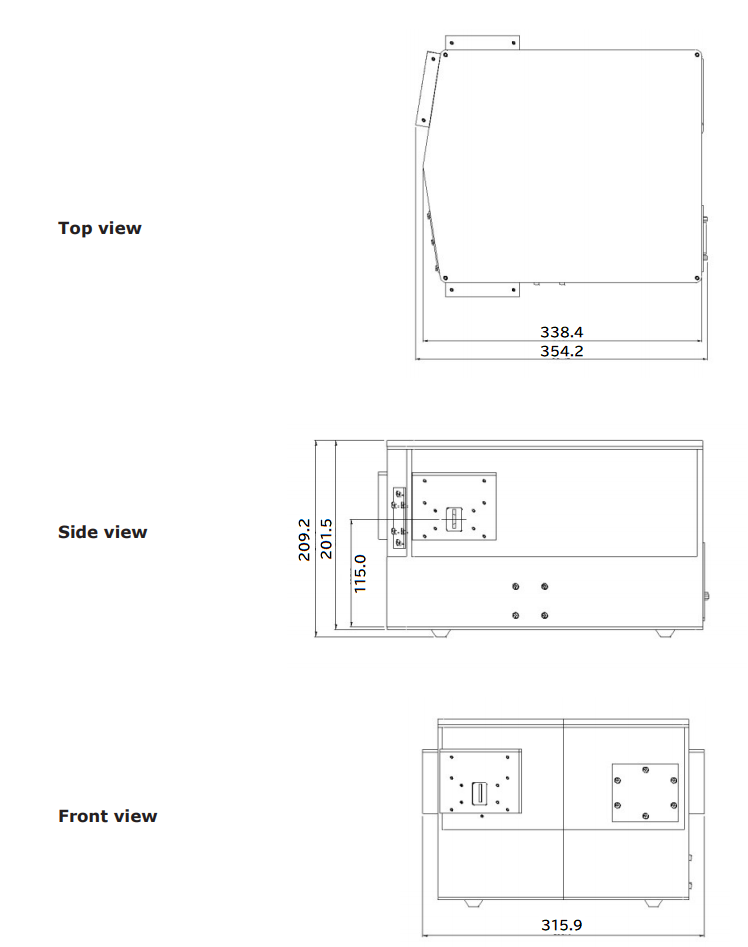

■寸法
