Oxxius社製単一縦モードDPSSレーザ:LCX-Sシリーズは、独自のモノリシックキャビティー(一体型キャビティー)を採用したアライメントフリーの非常に小型で信頼性の高いDPSSレーザです。532nm, 553nm, 561nmの3波長をラインナップし、ラマン分光、干渉分光、ホログラフィーなどを始め分光分析、計測用途に適した優れた安定性、狭スペクトル幅を示します。装置組み込み用のOEMバージョンと研究用のプラグ&プレイバージョンがあり、空間出力の他ファイバ出力タイプもございます。

■ 特徴

 ・波長:532nm, 553nm, 561nm, 出力:最大500mW
 ・コヒーレンス長 ≧ 100 m
 ・ビーム品質 TEM00
・優れた出力&ポインティング安定性

 ・互換性のあるコントローラ
 ・遠隔監視できるグラフィックユーザインターフェー

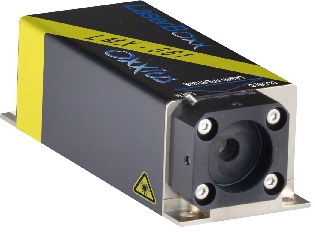

Oxxius-laser-LMX-S-1
LCX-Sシリーズ
■ 応用

  ・ラマン分光
  ・ブリリアン散乱
  ・蛍光分析
  ・ホログラフィー
  ・レーザドップラー速度計測
  ・レーザ超音波
  ・ダイナミック光散乱



Oxxius-laser-LMX3
モノリシックキャビティー





■ 仕様

 型番 単位 LCX-532S LCX-553S LCX-561S LCX-640S LCX-1064S
波長 nm 532.3
±0.3
553
±0.4
561.4
±0.4
639.6
±0.4
1064.6
±0.5
波長安定性 pm ≦ 1 (8 hours, ±3℃)
線幅 MHz ≦ 1
コヒーレンス長 m ≧100
レーザ出力(ノミナル) mW 50 – 500 50 – 200 100 – 300 100 – 250 100 – 500
コントロールモード APC
出力安定性 % ±1 (8 hours, ±3℃, p-p)
出力調整(オプション) % 30 – 100 50 – 100 30 – 100 30 – 100 30 – 100
光ノイズ % ≦0.2 (%RMS, 10Hz-20MHz帯域幅)
横単一モード空間ビーム
ビームウエスト径 typ.
@開口部から50 mm
mm 0.7±0.1
ビーム発散角
@1/e2, 全角, ファーフィールド
mrad 1.0 ±0.2 2.0 ±0.4
ビーム品質 M2 ≦ 1.1
ビーム真円性 % ≧90 (ファーフィールド)
偏光状態 リニア(垂直)
偏光消光比 (typ.) 1000:1
ビームポインティング安定性 μrad/K ≦ 5
システム仕様
動作温度 10 – 50 (OEM) / 10 – 38 (Plug and play)
保管温度 0 – 60
消費電力 W ≦20 (OEM) / ≦25 (Plug and play)
電源 5 – 12V DC (OEM) / 100 – 240 V (Plug and play)
インターフェース USB, RS-232, dedicated I/O interface
レーザヘッドサイズ mm 100 x 40 x 32 (OEM) /寸法図参照 (Plug and play)
レーザヘッド重量 g ≦250 (OEM) /≦600 (Plug and play)
 オプション
PMファイバ出力(ノミナル) mW 35 – 350 35 – 140 35 – 210 70 – 175 35 – 350
電気-機械式シャッター 標準手動シャッターの替わりに取り付けることができます
出力アイソレータ アイソレーション≧25 dB, 透過率≧85%, 出力偏光:垂直
レーザコンバイナ(多波長出力) クリック
メーカ OXXIUS





■ オプション

電気-機械式シャッター

出力アイソレータ

■ 特性測定例

Oxxius-laser-LMX-S-2 Oxxius-laser-LMX-S-3
単一縦モード発振スペクトル LCX-532-S ビームプロファイル LCX-553S-200
Oxxius-laser-LMX-S-4 Oxxius-laser-LMX-S-5
波長安定性 LCX-561S 出力安定性 LCX-561S

■ 寸法図面

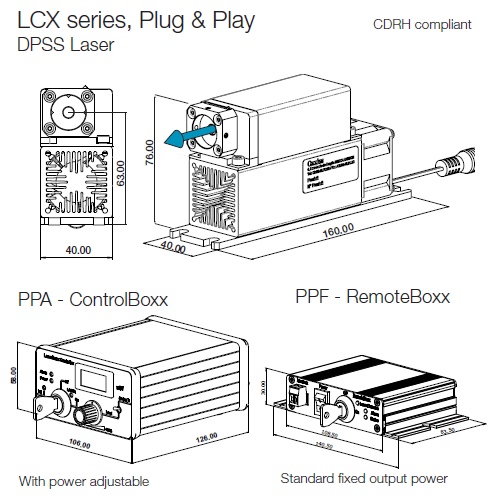

LCX-6

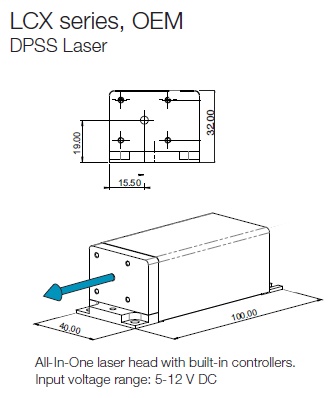

LCX-7
