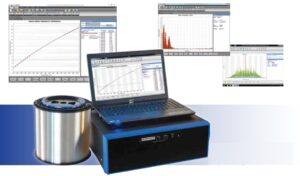

PE.fiberopticsのCD500は、波長分散とPMDの測定用の業界標準製品で、比類のない測定速度とコンパクトな設計になっています。波長分散の測定では、特許取得済みの二重復調技術を使用して、光ファイバの波長分散を直接測定します。 偏光モード分散(PMD)の測定では、固定アナライザ波長スキャン方式を使用して、0.005psまでのPMD値の測定が可能です。付属の「PEcon」ソフトウェアの機能により、サンプルを1回接続し、ボタンを1回押すだけで、すべてのパラメータを自動的かつ順次測定できます。

■特徴

  • 直接差動位相シフトと位相シフト法による波長分散測定。
  • 干渉計による新しい最速のPMD測定。
  • 固定アナライザとFFTによる高速PMD測定
  • IEC、TIA、およびITUに完全準拠
  • G652、G655、G657、DCF、ドープ、PM、マルチモードなどすべてのファイバタイプを測定可能。
  • わずか10秒で分散測定
  • わずか4秒でPMD測定
  • OTDRパススルーオプション
  • Windows7および10と互換性あり
  • アンプとROADMを使用した波長可変レーザーバージョン
  • スキュー、ベンドロス、スペクトル減衰、他の追加測定オプション。



■仕様

波長分散
スペクトル特性* 1310 LED 1550 LED 15/16 LED 他の利用可能LED
1250 – 1340 1500 – 1600 1520 – 1630
光源スペクトル幅(LED)
光源スペクトル幅(チューナブルレーザ)
<4nm
<0.1nm
波長ステップ(min.)(LED)
波長ステップ(min.)(チューナブルレーザ)
0.001nm
0.001nm
ユーザ指定
ユーザ指定
測定速度**
波長分散(LED)
波長分散(チューナブルレーザ)
10秒
30秒
典型的マルチポイントスキャン
典型的マルチポイントスキャン
測定性能 再現性 精度 測定範囲
波長分散(LED)
波長分散(チューナブルレーザ)
<0.0075ps/nm.km or <0.08%
0.002ps/nm.km or <0.03%
<0.05 or 1.5% +/-0.02
<0.1 or <1% +/- 0.01
40dB 200km 0 to 3,500ps/nm
60dB 300km 0 to 3,500,000ps/nm(250ps/nm.km 120km fiber 10pm
steps)
ラムダゼロ(nm) <0.008 <0.2
波長(LED)
波長(チューナブルレーザ)
<0.005nm
<0.005nm
<0.1nm
<0.02nm
ラムダゼロでの勾配(ps/nm.km^2) <0.1% <1.5%
機械的&環境的性能 サイズ 重量 動作温湿度 保管温湿度
メインユニット
PMD干渉計モジュール
オプションのチューナブルレーザ
43cmx49cmx15cm
メインユニット内部に固定
45cmx37cmx13cm
15kg
1kg
12.5kg
10℃ to 35℃ 90%RH
10℃ to 35℃ 90%RH
15℃ to 30℃ 80%RH
-20℃ to 55℃ 90%RH
10℃ to 35℃ 90%RH
-20℃ to 55℃ 90%RH
モード分散(PMD)
測定方法 固定アナライザ 干渉計
測定範囲 (ps) 0.005** to 1.6 0.06 to 200 min to max DGD 範囲
波長範囲(nm) 1250 to 1650 1310 & 1550 ユーザ指定の波長を利用できます
測定速度 15秒 4秒 典型的スキャン時間
再現性 <0.005ps <0.01ps Based on 20 scans of PMD546 0.3ps weak mode coupling artefact
calibration artefact
精度/不確定性 <0.01 ± 1% DGD <0.01 ± 1% DGD
<.02 ± 2% PMD <.02 ± 2% PMD 典型的輸送時のG652ファイバ50kmスプールの20回スキャンに基づく

すべての仕様は、通知または義務なしに改善または変更される場合があります。
*記載されている波長範囲は公称値であり、これらの範囲外でも利用可能ですが、性能仕様と異なる場合があります。
**記載されている測定速度は、公称測定構成のものであり、設定によって異なります。
***仕様はファイバの長さとタイプによって異なります。 記載されている値は特定tetセットアップのものです。 詳細については、販売代理店にお問い合わせください。特定のオプション仕様については、最寄りの販売代理店にお問い合わせください。仕様の確認については、正式なオファーを参照してください。

技術情報詳細はクリックしてください

メーカ PE.fiberoptics
