l-pcs

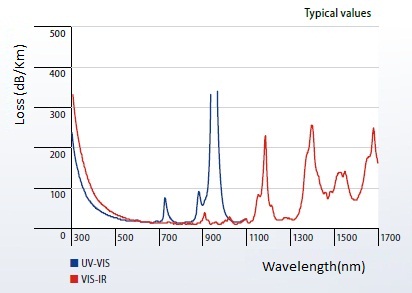

シリコンクラッドSIF:PCS-UV/IRは、コアに石英、クラッドにシリコン樹脂を使用したファイバで、コア/クラッドとも石英を使用したファイバより安価です。コアの石英が高濃度のOHイオンを含む紫外ー可視用のPCS-UVと低濃度の可視ー赤外用PCS-IRの2タイプがあります。プラスチッククラッドのため0.37の高NAですのでファイバへの光入射が容易です。比較的短距離の中低パワー光伝送に適しています。また、使用する温度により、ジャケット材質を選択することができます。



仕様 光ファイバとは?
 型番 PCS-UV or PCS-IR-コア径/クラッド径/ジャケット径/ジャケット材
 コア径(μm)±2% 125 200 300 400 600 800 1000
 クラッド径(μm)±3% 200 350 450 550 800 950 1250
 NA
(→NAとは)
0.37
 ジャケット材質 ナイロン (-40 ~ 85℃)
 ジャケット径(μm)±5% 400 500 650 850 1000 1300 1650
 ジャケット材質 Tefzel (-40 ~ 150℃)
 ジャケット径(μm)±5% 400 500 650 850 950 1300 1650
 メーカ Leoni
