Leoni社(独)では、紫外ー可視用マルチモードファイバとして高濃度のOHイオンを含有するステップインデックス型石英ファイバをご提供しています。OHイオンの効果により紫外線への耐久性が高く、コア径50μm~1500μmとサイズが豊富で、被覆も単層アクリレート、2層アクリレート、ポリイミド、ナイロンジャケット、Tefzelジャケットの5種類から選択できます。センサーシステム、分光計測、光医療、レーザなどさまざまな用途に応じて最適なファイバをご選択いただけます。

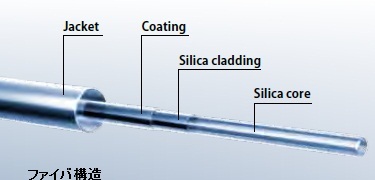

l-step-mmf l-uv-vis-mmf
仕様 光ファイバとは?
パラメータ UV-VIS SIF-コア径/被覆材
コア径(μm)±2% 365 400 500 600 800 910 1000 1500
クラッド径(μm)±2% 400 440 550 660 880 1000 1100 1650
NA
(→NAとは)
0.22(標準)/0.1 ~ 0.28(オプション)
被覆は以下の4種類からからご選択ください
-  単層アクリレート被覆(使用温度範囲:-40 ~ 85℃/オプション 150℃)
被覆径(μm)±3% 550 550 770 840 1000 1250 1350 1850
-  ポリイミド被覆(使用温度範囲:-190 ~ 385℃/短時間 400℃)
被覆径(μm)±3% 425 465 575 685
-  アクリレート被覆+ナイロンジャケット(使用温度範囲:-40 ~ 85℃)
ジャケット径(μm)±5% 800 800 1000 1000 1300 1400 1500 2000
-  シリコーン被覆+Tefzelジャケット(使用温度範囲:-40 ~ 150℃)
ジャケット径(μm)±5%  800 800 1000 1000 1300 1400 1500 2100
パラメータ UV-VIS SIF-コア径/被覆材
コア径(μm)±2% 50 50 100 105 115 200 300
クラッド径(μm)±2% 55 125 110 125 125 220 330
NA 0.22(標準)/0.1 ~ 0.28(オプション)
被覆は以下の5種類からからご選択ください
-  単層アクリレート被覆(使用温度範囲:-40 ~ 85℃/オプション 150℃)
被覆径(μm)±3% 100 200 200 200 200 345 450
-  2層アクリレート被覆(使用温度範囲:-40 ~ 85℃/オプション 150℃)
被覆径(μm)±3% 245 230 245 245 400
-  ポリイミド被覆(使用温度範囲:-190 ~ 385℃/短時間 400℃)
被覆径(μm)±3% 60 140 125 140 140 245 355
-  アクリレート被覆+ナイロンジャケット(使用温度範囲:-40 ~ 85℃)
ジャケット径(μm)±5% 500 500 500 500 600 700
-  シリコーン被覆+Tefzelジャケット(使用温度範囲:-40 ~ 150℃)
ジャケット径(μm)±5%  500 500 500 600 700

・許容曲げ半径:100xクラッド径(短時間)/600xクラッド径(長時間)
・ジャケットの色:標準は黒/選択可能色(Tefzel:青/透明、ナイロン:青/透明/黄/赤/白)
