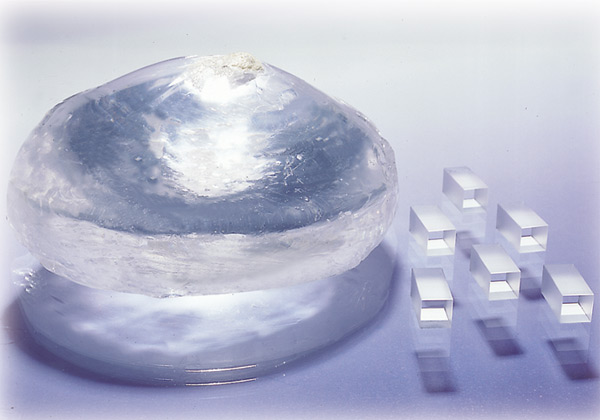

BBO(β-BaB2O4)非線形結晶は、FIRSM,CASによって発見・開発され、現在Fujian CASTECH Crystals, Inc. (CASTECH)によって製造・販売されています。CASTEC社では、BBOの結晶成長における独自の技術を持っているおり、高品質のBBO結晶を提供しています。

CASTECHBBOの特徴

・409.6nm~3500nmの広い位相一致範囲
・190nm~3500nmの広い透過領域
・KDPの6倍のSHG係数
・高損傷閾値
・優れた光学的均一性(δ≈10-6/cm)
・約55℃の温度帯域幅

■ 構造と性質

結晶構造 三方晶, 空間群 R3c
格子パラメータ a=b=12.532Å, c=12.717Å, Z=6
融点 約 1095℃
モース硬度 4
質量密度 3.85 g/cm3
熱伝導率 1.2W/m/K(┴c): 1.6W/m/K(//c)
熱膨張係数  a11=4×10-6/K; a33=36×10-6/K

■ 光学的および非線形光学特性

透過波長範囲 190-3500nm
SHG位相整合範囲 409.6 ~ 3500nm  (Type I)      525-3500nm (Type II)
熱光学係数(℃, λの単位:μm) dno/dT=-16.6X10-6
dne/dT=-9.3X10-6
吸収係数 <0.1%/cm at 1064nm      <1%/cm at 532nm
受光角 0.8mrad-cm      (θ, Type I,1064 SHG)
1.27mrad-cm    (θ, Type II,1064 SHG)
受容温度 55℃-cm
受容スペクトル 1.1nm-cm
ウォークオフ角度 2.7°   (Type I 1064 SHG)
3.2°  (Type II 1064 SHG)
非線形光学(NLO)係数 deff (I)=d31sinθ+(d11cosΦ-d22sin3Φ)cosθ
deff (II)=(d11sin3Φ+d22cos3Φ)cos2θ
非消滅NLO感受性 d11=5.8xd36(KDP)
d31=0.05xd11
d22<0.05xd11
セルマイヤー方程式(λの単位:μm) no2=2.7359+0.01878 / (λ2-0.01822) -0.01354 λ2
ne2=2.3753+0.01224 / (λ2-0.01667) -0.01516 λ2
電気光学係数 r22=2.7pm/V
半波長電圧 7KV (at 1064nm,3*3*20mm3)
抵抗 >1011 ohm-cm
比誘電率 εs11o:6.7
εs33o:8.1
Tan δ<0.001
