LASERTEC社では488/532/650/780/850/1030/1064nm帯のハイパワーレーザ用フリースペース光アイソレータをご提供しています。豊富な波長帯に加え、平均パワー2/5/10/20/50/60 W、パルスピーク2/5/10/20/50/60 kWの光アイソレータをご利用いただけます。Single Stage タイプは1個のアイソレータ、Dual Stage タイプは2個の光アイソレータで構成されています。

■ 特徴

・488nm ~ 1064nmの中心波長
・アイソレーション(@λc, 室温)≧30dB
・フリースペース入出力

■ 仕様

タイプ Single Stage Dual Stage
中心波長(nm) 488/532/561/650/780/850/1030/1064 1064
動作波長範囲(nm) ≧±10 ≧±20
ピークアイソレーション(dB) ≧30 ≧45
アイソレーション@ 23℃(dB) ≧25 ≧40
挿入損失@ 23℃(dB) ≦0.50 ≦0.50
偏光依存性損失(dB) ≦0.15 ≦0.15
リターンロス(入出力)(dB) ≧50 ≧50
クリアアパーチャ(mm) 3 or 他 3 or 他
光パワー(平均)(W) 2, 5, 10, 20, 50, 60 or 特注 20, 50, 60 or 特注
光パワー(パルスピーク)(kW) 2, 5, 10, 20, 50, 60 or 特注 20, 50, 60 or 特注
動作温度範囲(℃) 0 ~ 50 0 ~ 50
保管温度範囲(℃) -20 ~ 75 -20 ~ 75

■ サイズ

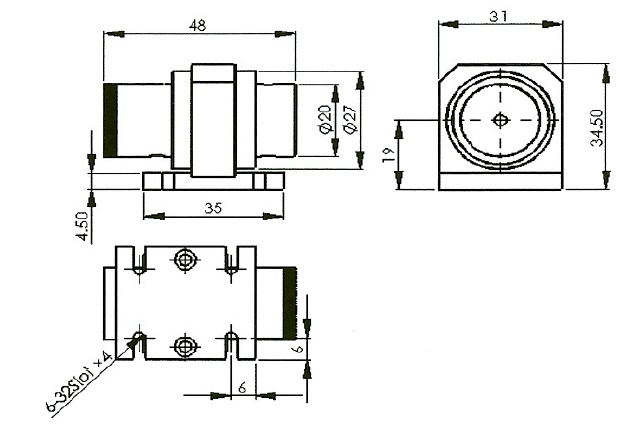

□ 532/561nm アイソレータ

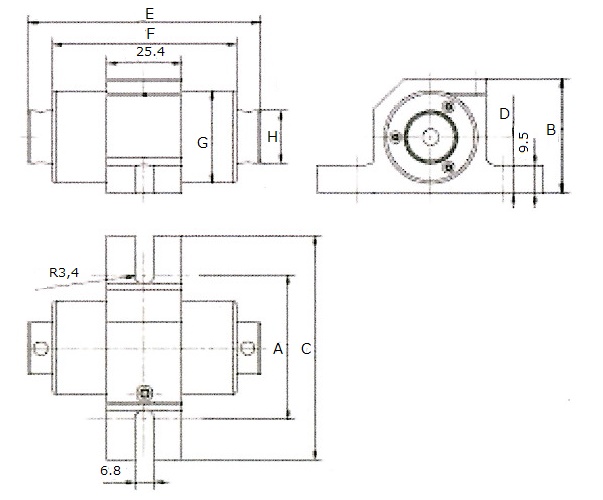

□ 1064nm アイソレータ

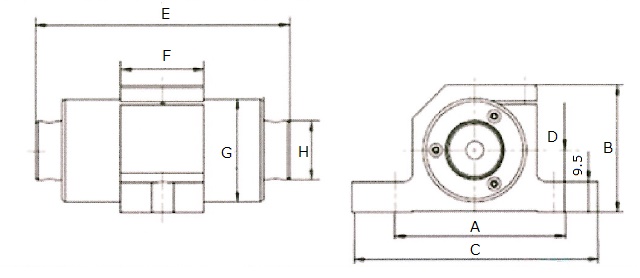

□ その他波長 アイソレータ

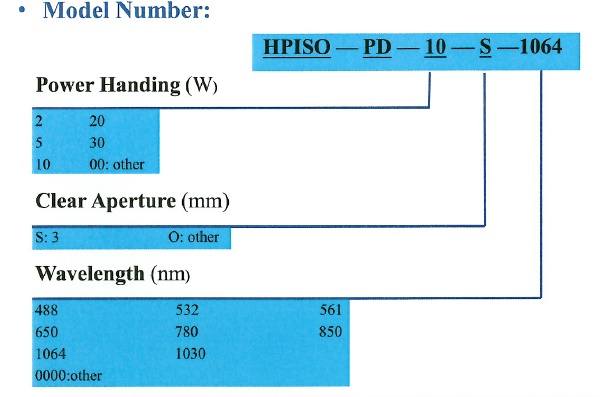

■ ご注文フォーマット
