レーザ関連機器・部品

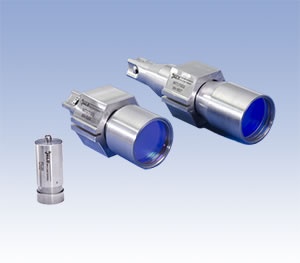

■製品名: SWIR ファイバコリメータ

1500nm ~ 2300nmの範囲で使用出来る高精度のファイバコリメータです。
高いコリメート、綺麗なガウシアンビーム、低い波面誤差や無回折を特徴としています。
焦点は調整可能で、コーティングレンジ内で任意で調整でき、その位置での固定も可能です。その為、ガス検知でNH3, CH4, NO, H2O, CO, やCO2の様に検知波長が異なる波長の場合でも、調整することで、コリメート光を得る事が出来ます。
また、遠方での測定に出力が必要な場合、フォーカスすることにより単位面積当たりの出力を上げ、測定する事が出来ます。
研究室などでご使用の場合、アダプタリングを用い、お手持ちの1又は2インチのマウントに容易に取り付ける事が出来ます。
OEMユーザには、プロトタイプとして、調整機能のコリメータを使用、その後任意の固定型のカスタマイズにすることも可能です。



■ 特徴

・空間出力デザイン
・レンズ間に接着剤を使用していません
・焦点・平行光などの調整可
・歪みの無いきれいなガウシアンビーム
・リングやビームのひずみが無い
・FC, FC/APC、ピッグテールでの供給可
・ステンレスボディー

■ 仕様

 パラメータ FC5 FC10 FC20 FC40 FC45
 アパーチャサイズ 6mm 10mm 23mm 45mm 45mm
 ビームサイズ* 2mm 5.5mm 11mm 23mm 33mm
 ビーム拡がり角 <0.5mrad <0.25mrad <0.12mrad <0.06mrad <0.05mrad
 波面誤差 (rms): <1/10 wave <1/10 wave <1/10 wave <1/10 wave <1/10 wave
 コリメータ/焦点 調節可
(80 tpi)
調節可
(80 tpi)
調節可 調節可
(no rotation)
調節可
(no rotation)
 ロッキング Yes Yes Yes Yes and for vibrations Yes and for vibrations
 レセプタクル FC, FC/APC, SMA, or pigtailed
 材質 ステンレス
 重量 45g (1.6oz.) 85g (3.0oz.) 286g (10.1oz.) 0.83kg (1.83lb.) 1.12kg (2.46lb.)
 メーカ Micro Laser Systems

* Beam size is measured at 1/e^2 points at 635nm using fiber with NA=0.13.



オーダリングインフォメーション

 型番 品名
 FC5-SWIR-T 6mm aperture, 1500nm to 2300nm, FC receptacle
 FC10-SWIR-T 10mm aperture, 1500nm to 2300nm, FC receptacle
 FC20-SWIR-T 20mm aperture, 1500nm to 2300nm, FC receptacle
 FC40-SWIR-T 46mm aperture, 1500nm to 2300nm, FC receptacle
 FC45-SWIR-T 46mm aperture, 1500nm to 2300nm, FC receptacle
 FC5-SWIR-T/A 6mm aperture, 1500nm to 2300nm, FC/APC receptacle
 FC10-SWIR-T/A 10mm aperture, 1500nm to 2300nm, FC/APC receptacle
 FC20-SWIR-T/A 20mm aperture, 1500nm to 2300nm, FC/APC receptacle
 FC40-SWIR-T/A 46mm aperture, 1500nm to 2300nm, FC/APC receptacle
 FC45-SWIR-T/A 46mm aperture, 1500nm to 2300nm, FC/APC receptacle
アクセサリー
 FC5R-1.0 FC5 Ring adapter for 1 inch optical mounts
 FC10R-1.0 FC10 Ring adapter for 1 inch optical mounts
 FC20R-2.0 FC20 Ring adapter for 1 inch optical mounts
 MT1.75SS Mount for FC40 and FC45
