AMP-OD3650-OAシリーズ
弊社では世界初の電柱共架型（屋外設置用）の１．３μm光アンプを開発し近日中に販売を開始いたします。
本製品により光アンプの設置場所の確保が容易となりますので、柔軟なネットワーク設計、構築が可能となります。
■ 特長
高利得（最大16dBm）の1.3μm光ファイバアンプ（PDFA)
都市型CATV信号に対応
アナログ信号・デジタル信号の双方に対応のため、デジタル移行後もそのままご利用可能
映像、音声、ＩＰなどいずれの通信プロトコルにも対応
いずれのメーカのＴｘ（トランスミッタ）にも対応
高速伝送（～10Gbps）に対応
低消費電力
LED表示により光アンプ（PDFA)の設定及び運用状態やアラーム状態を確認
チェック端子によりＬＤ電流、ＬＤ温度、光出力レベルのモニター
■ アプリケーション
ＣＡＴＶ（ケーブルテレビ伝送）・・・・HFC、FTTH
音声、映像（ビデオ）伝送
光デジタル信号伝送
■ 仕様
| 型番 |
AMP-OD3650-OA-16
|
AMP-OD3650-OA-10
|
| 光信号波長 |
1310nm帯
|
|
| 光出力*1 |
16dBm (40mW)
|
10dBm (10mW)
|
| 光入力範囲 |
0 ~ 10dBm
|
|
| 雑音指数*1 |
7dB以下
|
|
| 光出力コネクタ*2 (→光コネクタとは) |
SC/APC
|
|
| 光ファイバ |
シングルモード
|
|
| 動作温度 |
-20℃ ~ 40℃
|
|
| 避雷電圧 |
入出力・電源端子とも正負各15kV(1.2*50)μs
|
|
| 電源定格入力電圧 |
AC40 – 60V / AC60 – 90V
|
|
| 電源周波数 |
50/60Hz
|
|
| 電源消費電力 |
約62VA
|
|
| 外形寸法 |
461(W) × 199(H) × 198(D) mm
|
|
| 重量 |
12kg以下
|
|
| メーカ |
ファイバーラボ
|
|
*1: 入力信号 1310nm、0dBm
*2: 斜め８°球面研磨

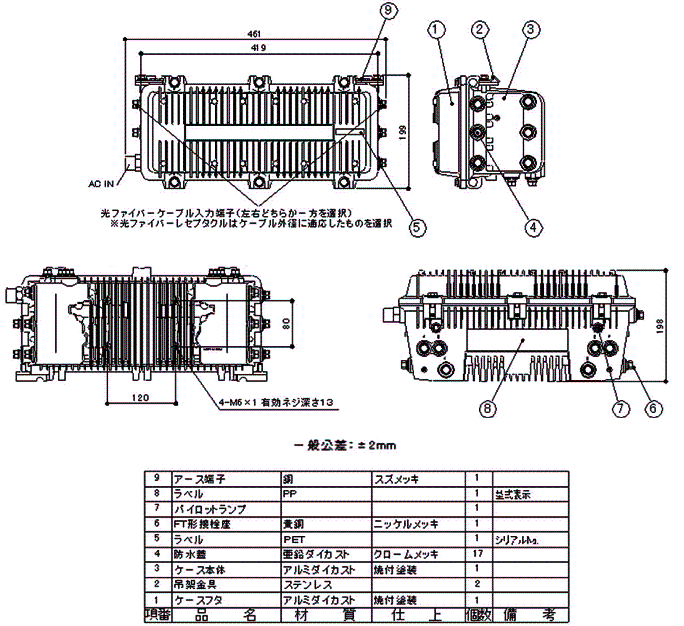

■ 外形図
