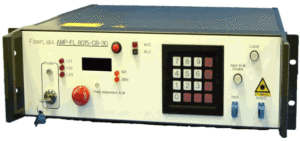

amp-fl8015-cb-30_photo

AMP-FL8015-CB-30

光アンプ:AMP-FL8015-CBシリーズは、1540 ~ 1560nmのCバンドに対応した高出力光ファイバアンプで、最大5 Wの出力が得られます。
本光アンプは、多分岐カプラの内蔵も可能ですので、低コストでFTTHなどのアクセス・映像系ネットワークのマルチポート光増幅器としてもご利用いただけます。

注)写真のコネクタはSC/SPCタイプです。

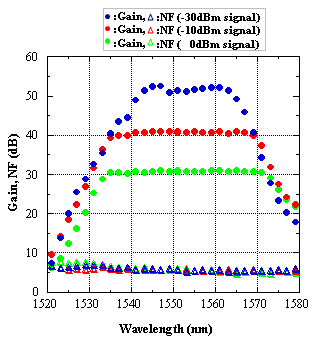

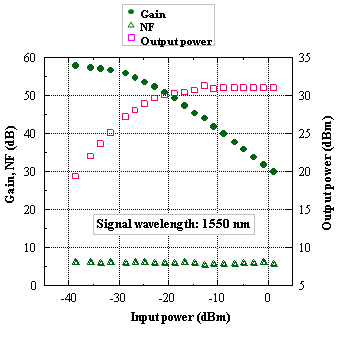

  増幅特性例

fl8015cb30



fl8015cb30_2
AMP-8015-CB-30  AMP-FL3015-CB-30



■  仕様
光ファイバアンプとは?
型番 AMP-FL8015-CB
-37 -35 -33 -30 -27
 信号波長 1540 ~ 1560 nm
 最大出力*1 >+37 dBm
( >5000 mW)
>+35 dBm
( >3000 mW)
>+33 dBm
( >2000 mW)
>+30 dBm
( >1000 mW)
>+27 dBm
( >500 mW)
 雑音指数*1 <6dB
 アンプ制御 ACC/ALC
 モニター 光出力、励起LD電流
 安全機能 無入力インターロック
 インターフェース RS-232C
 入出力ファイバ SMF
 光コネクタ(標準タイプ) FC/PC
 動作温度 0 ~ 40 ℃
 保管温度 -10 ~ 60 ℃
 外形寸法*2 130 mm (H) x 440 mm (W) x 460 mm (D)
 重量 <10 ㎏
 電源 AC 100 – 240 V (50/60 Hz)
 メーカ ファイバーラボ

*1 Input Signal: 0 dBm @1550 nm
*2 突起部含まず

※入出力光アイソレータ内蔵

製品改良のため、仕様等を予告無く変更する場合があります。
上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
