DFB-CW-Tは、CWDM用の4pin TO-CanパッケージDFBレーザで、CWDMアナログ通信、CATVリターンパスや実験装置、R&Dなどで利用できます。波長は1290 nm – 1650 nmのCWDM波長を選択できます。InGaAsPモニタ用PD、光アイソレータを 内蔵しています。

■特徴

・1290 – 1650 nmで波長選択
・高安定DFBレーザチップ
・InGaAsPモニタPD内蔵
・光アイソレータ内蔵
・4 pin TO Can パッケージ

■用途

・CWDMアナログ通信
・CATVリターンパス
・実験用途

 dfb-cwdm-to-1

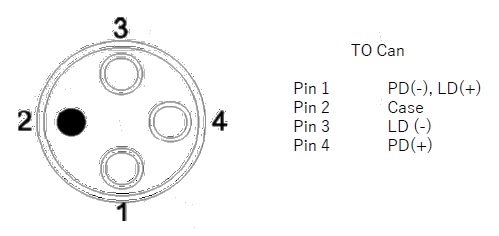

■ピン配置

■仕様（データシートPDF) 半導体レーザとは?
　型番 DFB-CWDM-T
　光仕様
　中心波長 1290~1650 nm (CWDM波長）
　中心波長変動 ±2 nm
　光アイソレーション 20 dB
　光出力 4 mW typ.
　レーザ線幅 0.1 nm max.
　スロープ効率 0.1 W/A min.
　サイドモード抑圧比 30 dB min.
　スプリアス雑音 w/キャリア -60 dBc typ.
　スプリアス雑音 w/o キャリア -52 dBc typ.
　相対強度雑音 -150 dB/Hz
　エミッションタイプ フラットウインドウ
　電気仕様
　閾値電流 8 mA typ., 15 mA max.
　動作電流 70 mA max.
　アナログ帯域幅 2.5 GHz typ.@30 mA
　モニタPD電流 50 μA min., 2 mA max.
　モニタPD暗電流 10 nA max.
　フォトダイオード静電容量 10 pF min.
　RFパスバンド平坦性 1 dB max.
　ノイズパワー比 40/14 min. @ 25℃
　立上がり/立下り時間 500 ps max. to 3 Gb/s
　最大絶対定格
　LD逆電圧 2 V
　LD順電流 110 mA
　モニタPD逆電圧 15 V
　モニタPD逆電流 2 mA
　機械的仕様
　動作温度 -20 ~ +75 ℃
　保管温度 -40 ~ +85 ℃
　電源電圧 1.2 V typ., 2 V max.
　サイズ 20 mm x 5.5 mm x 5.5 mm
　メーカ Optilab
