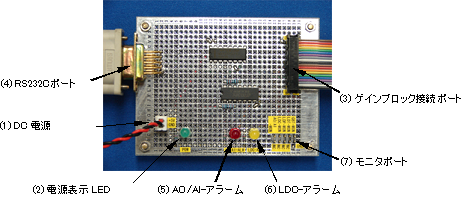

１．ボード外観

evaluationboard1

2. 最大定格
　動作温度
0 ~ 70 ℃
　保管温度
-40 ~ 85 ℃
　動作湿度
20 ~ 85 %RH
　電圧
DC 6V
　メーカ
ファイバーラボ(株）
3. 機能
項目
No
機能
　DC 電源
(1)
 　DC5.1~ 5.4 V
　電源表示 LED
(2)
 　電源ON時に緑色発光
　ゲインブロック接続ポート *1
(3)
 　ゲインブロックへの配線接続ポート
　RS-232 ポート
(4)
 　PC接続ポート. (D-sub 9)
PCとの接続にはストレートケーブルをご使用ください
　AO-アラーム LED
(5)
 　AO-アラーム出力時赤色点灯
　LDC-アラーム LED
(6)
 　LDC-アラーム出力時黄色点灯
　モニターポート
(7)

　アナログモニター用ポート (AO/AI-モニタ, LDC-モニタ, LDP-モニタ,
LDT-モニタ)
GNDと特定端末間のプローブ
　サイズ *2 　72 x 95 mm, ボードは4本の支柱で支持されています

*1: １線接続されます *2: 突起部を含みません

4. 適用モデル
P/N: AMP-GB9600-Ox-yy, AMP-GB901x-Cx-yy, etc.
