光変調器：IM-1310-40-PMは、マイクロ波リンク、リモートアンテナ、RoFなどに使用できる40 GHzアナログ光変調器です。バイアス安定化LN変調器ですので1030nm – 1090nmの波長帯で長期間安定に-30℃ – +60℃の広い温度範囲で動作します。入出力ポートは何れも偏波保持(PM)ファイバで、RFポートとバイアスポートは分離されていますす。

■　特徴

・S21 3dB帯域幅 > 30 GHz
・低電圧駆動
・ゼロチャープ
・偏波保持(PM)入出力
・高消光比

■　用途

・40 GHz RoF
・アンテナリモーティング
・マイクロ波リンク

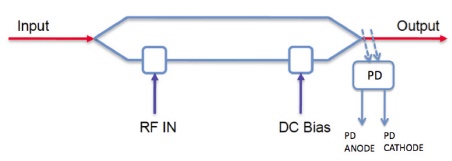

■　機能図

■ 仕様（データシートPDF)
 LN変調器の原理
　型番 IM-1310-40-PM
　一般仕様
　入射光パワー
 100 mW max.
　動作波長
 1270 ~ 1350 nm
　チャープ値
< ±0.2（ゼロチャープデザイン）
　挿入損失
 ≤ 6.0 dB
　消光比
 ≥ 25 dB
≥ 30 dB（HEバージョン）
　光リターンロス
 ≤ -45 dB
　S21帯域幅（RFポート)
 > 30 GHz
　S11リターンロス (RFポート)
 ≤10 dB @20 GHz
　Vπ（RFポート）
 6.4 V typ. @ 10 GHz, 8.3 V @ 30 GHz
　RF入力パワー
 27 dBm max.
　インピーダンス（RFポート）
 50 Ω typ.
　S21帯域幅（バイアスポート）
 500 MHz typ.
　Vπ（バイアスポート）
 ≤ 5 V @ 1kHz
　インピーダンス（バイアスポート）
 > 1 MΩ
　PD応答性
 10 mA/W typ.
　アナログリンク特性
　IIP3 @ 7GHz
 29 dBm typ.
　1 dB Compression Point @ 10 GHz
 15.5 dBm  typ.
　機械的仕様
　動作温度（標準）
 -30 ~ +60 ℃
　動作温度（TQバージョン）
 -55 ~ +75 ℃
　保管温度
 -60 ~ +90℃
　動作湿度
 0 ~ 90 % 相対湿度
　入出力ファイバタイプ
 PANDA-PM 1550
　入出力コネクタ
　(→光コネクタとは)
 PM FC/APC or PM FC/UPC
　材料
 LiNbO3
　結晶方位
 X-cut, Y-propagating
　バイアスポートコネクタ
 2 PINS
　TAP PDコネクタ
 2 PINS
　RFポートコネクタ
 V コネクタ
　ケーブル化
 900μm チューブ
　サイズ
 5.00″ x 0.60″ x 0.40″
　メーカ
 Optilab
