LD-FP-1550は、波長1550 nmのハイパワーファブリペロー型LDです。歪み層多重量子井戸構造(st-MQW)のLDチップ、TEC、PIN-PDがハーメチックシールされた14-pin バタフライパッケージに内蔵されています。出力はPMファイバです。

■特徴

・12 mW出力
・10 nmのスペクトル幅
・オプションで30 dBアイソレータ
・短コヒーレンス長
・PMファイバ出力
・TEC, サーミスタ, モニターPD内蔵

■用途

・RoF
・光センサ
・HFC
・実験、研究

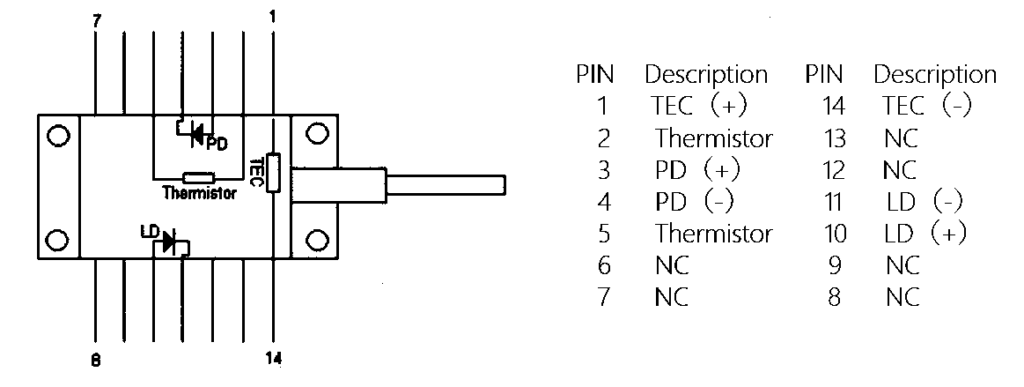

■機能図

■仕様(データシートPDF) 半導体レーザとは?
 型番 LD-FP-1550
 一般仕様
 中心波長 1530 – 1560nm
 光出力 12 mW min.
 動作電流 150 mA max @ CW
 フォワード電圧 2.5 V typ.
 シリーズ抵抗 25Ω typ.
 閾値電流 25 mA typ.
 モニター電流 0.10 mA min., 1.0 mA max.
 フォトダイオード暗電流 2 nA typ., 100 nA max.
 サイドモード抑圧比 30 dB typ.
 レーザ線幅 10 nm max.
 光アイソレーション(オプション) 30 dB typ.
 相対強度雑音 -145 dB/Hz max.
 偏光消光比 20 dB typ.
 機械的仕様
 動作温度 -10 ~ +60 ℃
 保管温度 -40 ~ +70 ℃
 動作湿度 95% @ <30℃
 光ファイバタイプ PANDA PM
 光コネクタ
(→光コネクタとは)
FC/APC(他も利用できます)
 TEC & サーミスタ特性
 TEC電流 1.0 A max.
 TEC電圧 2.4 V max.
 TEC抵抗 2.4 Ω typ.
 サーミスタ抵抗 7.7 kΩ min., 12.6 kΩ max.
 サーミスタB定数 3.270 K min., 3.450 K typ., 3.630 K max.
 最大絶対定格
 LD逆電圧 2 V
 動作電流 200 mA
 PD逆電圧 20 V
 PDフォワード電流 10 mA
 TEC電圧 4 V
 TEC電流 4 A
 メーカ Optilab
