ミニチュア光パワーモニタ：MOPMは、マイクロタップとPIN-PDを同軸パッケージに非常にコンパクトに集積しています。サイズは僅かΦ3.5x18mmで設置に場所をとりません。

■特徴

　・C, L, C+Lバンドをカバー
　・コンパクトな同軸パッケージ
　・小さな応答リップル
　・優れた応答直線性
　・低挿入損失、低PDL、低WDL、低偏波依存応答
　・コストエフェクティブ

■用途

　・EDFA
　・ラマンアンプ
　・DWDM　Mux/DeNux
　・OADM
　・保護スイッチ

 uopm

■仕様

型番 MOPM
パラメータ 単位 Min. Typ. Max.
動作波長範囲 C-バンド nm 1525 1550 1565
L-バンド nm 1570 1593 1615
C & L-バンド nm 1525 1570 1615
偏波依存損失（PDL) dB – 0.03 0.1
波長依存損失（WDL) dB – 0.05 0.15
偏波モード分散（PMD) ps – – 0.1
リターンロス dB 45 – –
応答平坦性（帯域中心にて） dB – – ±0.3
偏波依存応答性 dB – 0.03 0.1
直線性 % – – ±5
逆電圧 V – 5 20
順方向電流 mA – – 10
暗電流 @ 23℃, -5V nA – 0.5 1
高周波応答限界 GHz 0.6 – –
動作温度 ℃ -5 – 70
保管温度 ℃ -40 – 85
ファイバピグテイル – SMF-28, 250μmベアファイバ or
900μmルーズチューブ
サイズ mm Φ3.5 x 18.1
メーカ Lightwaves2020

■分岐比と光性能

分岐比
（%）		 最大挿入損失 (dB) 最小応答性
(μA/mW)		 最大入力光パワー(mW)
C or L バンド C+L バンド
P グレード A グレード P グレード A グレード
1 0.3 0.4 0.4 0.5 8 500
3 0.4 0.5 0.5 0.6 24 300
5 0.5 0.6 0.6 0.7 45 300

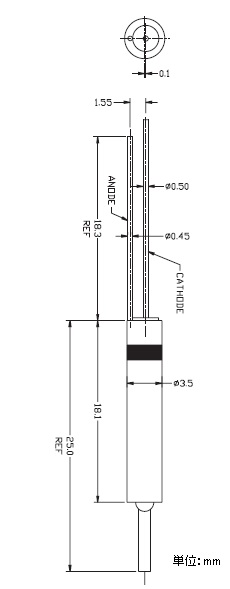

■詳細サイズ

mopm-2

■注文方法
