１U-アンプへ光アンプ：AMP-FL861x-OBシリーズは、Prドープフッ化物ファイバをゲイン媒体とした、Ｏバンド用光ファイバアンプです。当社独自のファイバ技術により1280 ~ 1320nmの信号波長において、>+25dB以上と高い利得特性を実現しました。最上位モデルの AMP-FL8612-OB-23 は、当社独自の励起方式を採用することより、世界最高出力の+23 dBm（200 mW）の飽和出力を実現しました。 Ｏバンド光ファイバアンプアンプは、100GbE-LR4の４波長信号増幅や100GBASE-LR4のCWDM信号伝送の増幅・伝送距離の長延化に最適です。
 AMP-FL8611-OB-13,16 |
 AMP-FL8611-OB-20 |

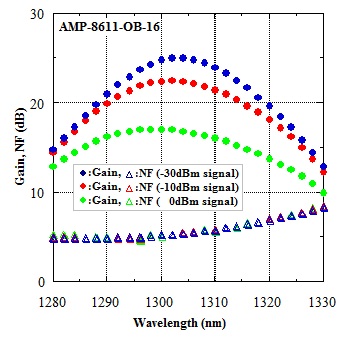

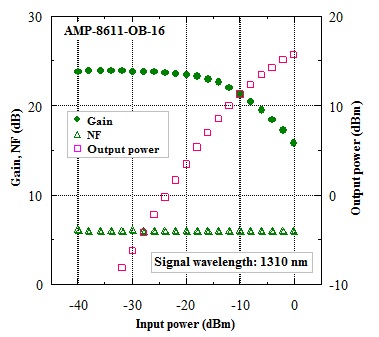

■ 増幅特性例
| ■ 仕様 |
| 型番 | AMP-FL8612-OB-23 | AMP-FL8611-OB-20 | ||
|
信号波長
|
1280 ~ 1320 nm | |||
|
最大出力*1
|
>+23 dBm ( >200 mW) |
>+20 dBm ( >100 mW) |
||
|
利得*2
|
>35 dB | |||
|
雑音指数*2
|
<7 dB | |||
|
アンプ制御
|
ACC , ALC | |||
|
モニター
|
光入出力パワー、ポンプＬＤ電流、 ポンプLD温度、筐体温度 | |||
|
安全機能
|
リモートシャットダウンインターロック | |||
| 無入力警報＆ｲﾝﾀｰﾛｯｸ: <-10dBm （オプション：戻り光警報＆ｲﾝﾀｰﾛｯｸ） | ||||
|
遠隔制御
|
RS232C/IEEE488.1(GP-IB) | |||
|
入出力ファイバ
|
SMF | |||
|
入出力光コネクタ*4
|
FC/PC | |||
|
動作温度
|
0 ~ 40 ℃ | |||
|
保管温度
|
-10 ~ 60 ℃ | |||
|
外形寸法*3
|
88(H)×430(W)×350(D) mm | |||
|
重量
|
10 kg | |||
|
電源
|
AC 100 – 240 V (50/60 Hz) | |||
|
メーカ
|
ファイバーラボ | |||
| 型番 | AMP-FL8611-OB-18 | AMP-FL8611-OB-16 | AMP-FL8611-OB-13 | AMP-FL8611-OB-10 |
|
信号波長
|
1280 ~ 1320 nm | |||
|
最大出力*1
|
>+18 dBm ( >63 mW) |
>+16 dBm ( >40 mW) |
>+13 dBm ( >20 mW) |
>+10 dBm ( >10 mW) |
|
利得*2
|
>25 dB | >20 dB | >15 dB | >10 dB |
|
雑音指数*2
|
<7 dB | |||
|
アンプ制御
|
ACC , ALC | |||
|
モニター
|
光入出力パワー、ポンプＬＤ電流、 ポンプLD温度、筐体温度 | |||
|
安全機能
|
リモートシャットダウンインターロック | |||
| 無入力警報＆ｲﾝﾀｰﾛｯｸ: <-10dBm （オプション：戻り光警報＆ｲﾝﾀｰﾛｯｸ） | ||||
|
遠隔制御
|
RS232C/IEEE488.1(GP-IB) | |||
|
入出力ファイバ
|
SMF | |||
|
入出力光コネクタ*4
|
FC/PC | |||
|
動作温度
|
0 ~ 40 ℃ | |||
|
保管温度
|
-10 ~ 60 ℃ | |||
|
外形寸法*3
|
88 (H)×260 (W)×350 (D) mm | |||
|
重量
|
7 kg | |||
|
電源
|
AC 100 – 240 V (50/60 Hz) | |||
|
メーカ
|
ファイバーラボ | |||
*1 Input signal : >0 dBm @1310 nm
*2 Input signal : -30 dBm @1310 nm
*3 突起部含まず
*4 オプションでAPC研磨、SCコネクタへの変更も可能
※入出力光アイソレータ内蔵
●製品改良のため、仕様等を予告無く変更する場合があります。
●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
