PD-20-HP-Mは、20GHz帯域幅の高リニアフォトダイオードモジュールで、Radio over Fiber、リモートアンテナ、広帯域RF伝送などの光ファイバを使ったRF信号伝送の光受信機に利用できます。最大100mWの光入力が可能で50mW入力まで高い直線性があります。標準的なUSB 2.0ポートを介してRS232による状態モニターが可能です。Optilab社の光トランスミッタモジュールLTAシリーズと組み合わせて広帯域幅RoFリンクを構成できます。

 特徴
pd-20-hp-m-1

PD-20-HP-M

・最大20GHzの広い帯域幅
・広いダイナミックレンジ
・100 mWの高い入射パワー
・50 mWまでリニア
・50 mA ディテクタ
・-5 dB@10GHz, @16dBm入力のリンクゲイン

 用途

・ 広帯域 RF over Fiber システム
・ RF/IF信号分配
・ 衛星通信マイクロ波アンテナ信号分配
・ 広帯域ディレイライン&信号処理
・ライダーレシーバ
・位相、干渉アレイアンテナ

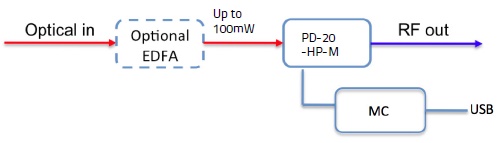

機能ブロック図

pd-20-hp-m-2

仕様
型番 PD-20-HP-M
 一般仕様
 PD波長範囲
1450 nm – 1610 nm
 光入力レベル
100 mW max.
 S21 3dB帯域幅
17 GHz min., 20 GHz typ.
 S22特性
< -10 dB @ 10 GHz
 低周波数カットオフ
60 kHz
 応答性
0.95 A/W @ 1550 nm typ.
 暗電流 @ 25℃
50 nA typ., 100 nA max.
 光リターンロス
-30 dB typ.
 光PDL @ 1550 nm
0.2 dB max.
 光ファイバ
SMF-28
 インピーダンス
50 Ω
 出力カップリング
ACカップル
 アナログ応用
 リップル(over 1 GHz)
±1.0 dB max.
 群遅延
< 7.0 ps
 2次高調波歪み
-70.0 dBc max.
 3次高調波歪み
-75.0 dBc max.
 LTA-20を使ったリンク特性
 SFDR
113 dB Hz2/3
 リンクロス @ 10 GHz
-11 dB @ 17 dBm 光入力
 機械的仕様
 動作温度
-10 ℃ ~ +60 ℃
 保管温度
-55℃ ~ +75 ℃
 動作湿度
85 %
 電源
+5 V DC, 500 mA max.
 光コネクタ
FC/APC, SC/APC(オプション)
 RF 入力コネクタ
SMA コネクタ 雌型, 50Ω
 ローカルアラーム
LED: 光入力パワー
 リモートアラーム
RS-232(標準)via USB
 サイズ
90 mm x 80 mm x 22 mm
 アクセサリー
110 V – 240 V AC USB アダプタ & ケーブル
 ハウジング
精密陽極酸化アルミ
 メーカ
Optilab
特性測定例

pd-20-hp-m-3

寸法図

pd-20-hp-m-4

パワー&リモートインターフェース

pd-20-hp-m-5
