PD-40-Mは、40GHz帯域幅のPINレシーバモジュールで、Radio over Fiber、リモートアンテナ、広帯域RF伝送などの光ファイバを使ったRF信号伝送の光受信機に利用できます。最大10mWの光入力が可能な低歪みPINフォトダイオードを使用しており、40GHzまでの光⇒RF変換ができます。トランスインピーダンスアンプ(TIA)を内蔵していないので、高帯域幅、高直線性の光検出器としての設計になっております。また、標準的なUSB 2.0ポートを介してRS232による状態モニターが可能です。Optilab社の光トランスミッタLTシリーズと組み合わせて超広帯域幅RoFリンクを構成できます。
■ 特徴
PD-40-M
・60kHz – 40GHzの広い帯域幅
・10 mW入力パワーまで高い直線性
・動作温度範囲
標準：-10 ~ +50℃
TQバージョン：-55 ~ +70℃
・USBポートを介したパワー、リモートモニタ
・±1dBのフラットな周波数応答
・850nm – 1650nmの有効波長範囲
■ 用途
・ アナログ RF over Fiber システム
・ 40 Gb/sまでの RZ & NRZ
・ライダー測定
・コヒーレント光システム
・試験器のフロントエンドO/E変換
・衛星通信マイクロ波アンテナ信号分配

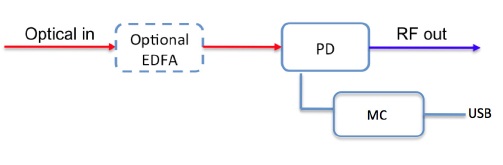

■ 機能ブロック図
■ 仕様
| 型番 | PD-40-M |
|
一般仕様
|
|
|
最適動作波長
|
1260 nm – 1610 nm |
|
有効動作波長
|
850 nm – 1650 nm |
|
光入力レベル
|
10 mW max. |
| 31 GHz min., 33 GHz typ. | |
|
S22特性
|
< -10 dB @ 30 GHz |
|
応答性
|
0.80 A/W @ 1550 nm typ. 0.35 A/W @ 850 nm typ. |
|
暗電流 @ 25℃, 5 V
|
10 nA typ., 100 nA max. |
| -30 dB typ. | |
|
光PDL @ 1550 nm
|
0.05 dB max. |
|
光ファイバ
|
SMF-28 |
| 5 V typ. | |
|
インピーダンス
|
50 Ω |
|
カップリング
|
DCカップル |
|
アナログ応用
|
|
|
1 GHz リップル
|
±1.0 dB max. |
|
群遅延
|
± 7.0 ps |
| -70.0 dBc max. | |
| -75.0 dBc max. | |
|
LT-20を使ったリンク特性
|
|
|
SFDR
|
113 dB Hz2/3 |
| -25 dB @ 10 dBm 光入力 | |
|
機械的仕様
|
|
|
動作温度
|
標準： -10 ℃ ~ +60 ℃ TQバージョン： -55 ℃ ~ +70 ℃ |
|
保管温度
|
-55℃ ~ +75 ℃ |
|
動作湿度
|
85 % |
|
電源
|
+5 V DC, 500 mA max. |
|
光コネクタ
(→光コネクタとは)
|
FC/APC, SC/APC（オプション） |
|
RF 入力コネクタ
|
K コネクタ 雌型, 50Ω |
|
ローカルアラーム
|
LED: 光入力パワー |
|
リモートアラーム
|
RS-232（標準） via USB |
|
サイズ
|
82 mm x 60 mm x 26.5 mm |
|
アクセサリー
|
110 V – 240 V AC USB アダプタ & ケーブル |
|
ハウジング
|
精密加工アルマイト |
|
メーカ
|
Optilab |

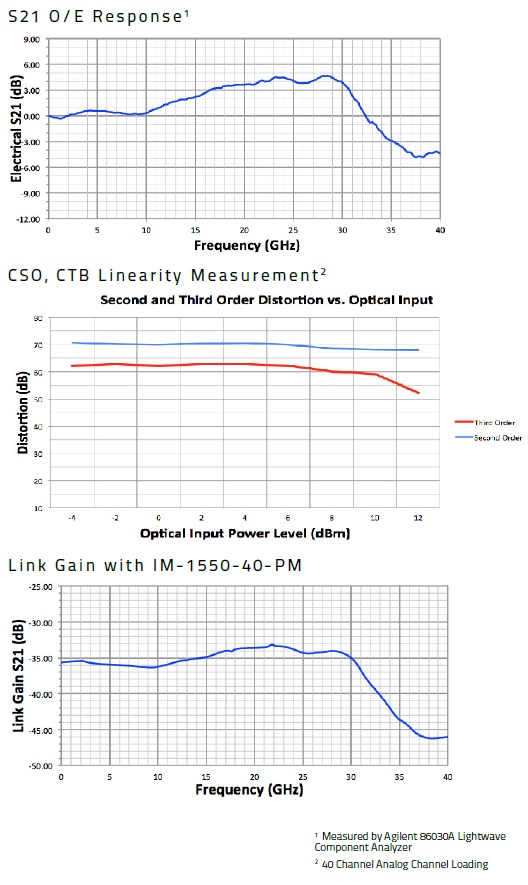

■ 特性測定例

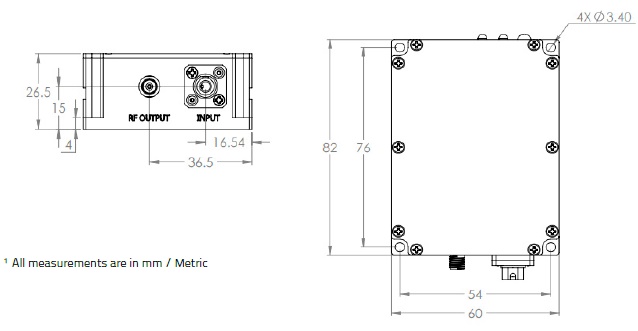

■ 寸法図

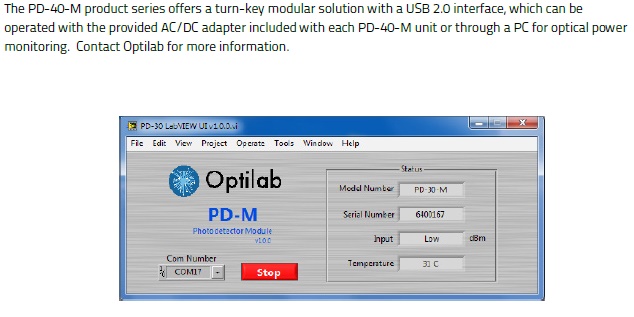

■ リモートインターフェース
