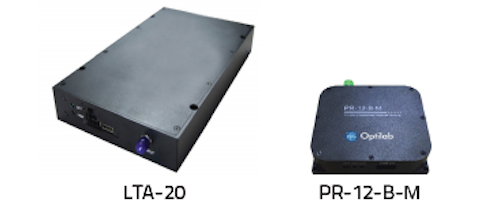

RF over Fiber 光リンク RFLL-12-Bは、光トランスミッタ LTA-20、光レシーバ PR-12-B-Mをセットにした高性能でコストパフォーマンスの良い12GHz帯域幅のRoF光伝送システムです。

 用途

・広帯域RF信号の光ファイバ伝送
・RF/IF信号分配
・衛星マイクロ波アンテナ信号分配
・広帯域ディレイライン、信号処理
・位相干渉アレイアンテナ



 特徴

・13GHz帯域幅RoFリンク
・広いダイナミックレンジ
・低RIN DFBレーザ光源使用
・TIA付ハイゲインレシーバ
・USBモニター&制御インターフェース





仕様 (データシートPDF
型番 RFLL-12-B
 リンク特性の概要
 アナログ帯域幅 13 GHz typ.
 リンクゲイン vs. 帯域幅 -21 dB/13 Ghz -27dB/14.5 GHz
 入力 1 dB comp 15 dBm @ 1 GHz
 ゲイン平坦性 ±0.7 dB
 雑音指数 30 dB @ 5 GHz  31dB @ 15GHz
 群遅延 ±24.88 ps
 一般仕様
 LTA-20
 電源 ±5 V, 1A typ.
 サイズ 206 mm x 102.4 mm x 31.5 mm
 付属品 PS-5 USB アダプタ & ケーブル
 PR-12-B-M
 電源 +5 V DC, 1 mA max.
 サイズ 206 mm x 102.4 mm x 31.5 mm
 付属品 USB アダプタ & ケーブル
 RF仕様
 S11反射 <-10 dB within 10 GHz
 S22反射 <-8 dB within 10 GHz
 メーカ
Optilab
