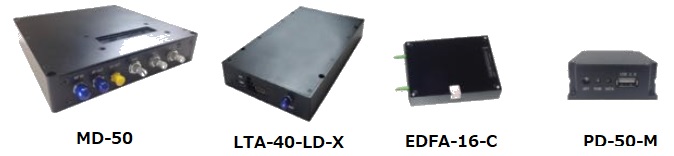

RF over Fiber 光リンク RFLL-40+-H-3は、RFアンプ MD-50、光トランスミッタモジュール LTA-40-LD、低消費電力光アンプ EDFA-16-C、光レシーバ PD-50をセットにした高性能な40GHz帯域幅のRoF光伝送システムです。

 用途

・広帯域RF信号の光ファイバ伝送
・RF/IF信号分配
・衛星マイクロ波アンテナ信号分配
・広帯域ディレイライン、信号処理
・位相干渉アレイアンテナ

 特徴

・リンクゲイン-18dBまで増幅
・40GHzの帯域幅
・低雑音指数
・高線形レシーバ
・USBモニター&制御インターフェース



仕様 (データシートPDF)
型番 RFLL-40+-H-3
 リンク特性の概要
 アナログ帯域幅 40+ GHz
 リンクゲイン vs. 帯域幅 -12 dB/28 Ghz,  -15 dB/40 GHz
 入力 1 dB comp -20.6 dBm @ 1 GHz
 ゲイン平坦性 ±1 dB over 1GHz
 雑音指数 15.4 dB @ 10 GHz  18.6 dB @ 30 GHz
 SFDR 102.2 dBm x Hz2/3
 IIP3 -2.1 dBm
 群遅延 ±146 ps
 一般仕様
 MD-50
 電源 +5 VDC, 500 mA max.
 サイズ 82 mm x 60 mm x 26.5 mm
 付属品 PS-5  & ケーブル
 LTA-40-LD
 電源 ±5 V, 1 A typ.
 サイズ 206 mm x 102.4 mm x 31.5 mm
 付属品       PS-5 USB アダプタ & ケーブル
 EDFA-16-C
 電源 ±5 V, 1 A typ.
 サイズ 90 mm x 70 mm x 18 mm
 付属品 PS-5  & ケーブル
 PD-50-M
 電源 +5 V DC, 500 mA max.
 サイズ 82 mm x 60 mm x 26.5 mm
 付属品 USBアダプタ & ケーブル
 RF仕様
 S11反射 <-16 dB (DC~25 GHz)
<-9.5 dB (DC~39 GHz)
 S22反射 <-12 dB (DC~24 GHz)
<-3 dB (24 GHz~40 GHz)
 メーカ
Optilab
