SBA4100-FM01シリーズは、デジタル制御を備えたフル機能のCバンド光ブースターアンプモジュール製品群で、40×70×12 mmの非常にコンパクトなハーフMSAパッケージを採用しています。非冷却ポンプLDを使用し、コンパクトな構成かつ低コストな商用光アンプを実現しました。本製品は種々のネットワークアプリケーション、特に 40Gbps の伝送速度を必要とするアプリケーションに適しています。光送信機の後段に取り付けることによって、光送信機の出力パワーを増幅し、光信号の伝送距離を長延化します。標準の 6ピン電気コネクタ (HIROSE DF11-6DP-2DSA) による簡単な接続が可能です。
| 特徴 |

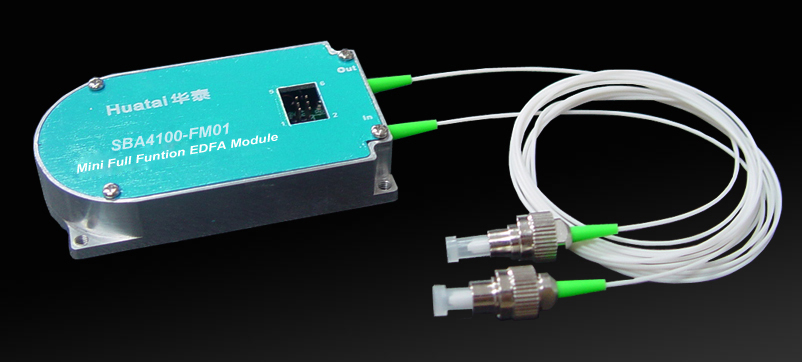

 SBA4100-FM01外観 |
応用
|

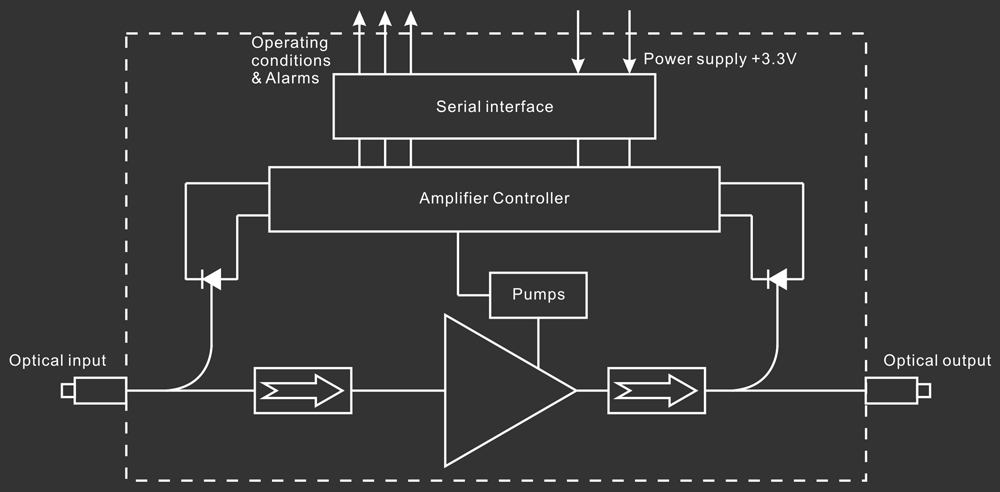

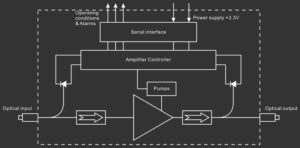

 SBA4100-FM01内部構成 |
| ■ 仕様 |  光ファイバアンプとは？ 光ファイバアンプ(モジュールタイプ) 製品 |
|
SBA4100-FM01
|
Min.
|
Typ.
|
Max.
|
|||
|
光学的特性
|
動作波長範囲 |
(nm)
|
1528
|
1564
|
||
| 入力光パワー (Pin) |
(dBm)
|
-10
|
+4
|
|||
| 出力光パワー @ Pin = 0 dBm |
SBA41XX-FM01
|
(dBm)
|
XX = 13 ~ 19
|
|||
| 雑音指数 |
(dB)
|
4.0
|
5.0
|
|||
| 偏光依存利得 (PDG) |
(dB)
|
0.3
|
||||
| 偏光モード分散 (PMD) |
(ps)
|
0.3
|
||||
| 偏光依存損失 (PDL) |
(dB)
|
0.3
|
||||
| 励起光リーク比 |
(dB)
|
-30
|
||||
| 出力／入力アイソレーション |
(dB)
|
30
|
||||
| リターンロス |
UPC
|
(dB)
|
45
|
|||
|
APC
|
55
|
|||||
| ファイバタイプ | SMF-28, 900μm ルースチューブ | |||||
| コネクタタイプ | LC, SC, FC, | |||||
| コネクタ研磨タイプ | UPC, APC | |||||
|
一般的特性
|
制御インターフェース |
RS232（オプション：I2C）
|
||||
| 電源電圧 1) |
(V)
|
3.1
|
3.3 |
3.5
|
||
| 消費電力 |
(W)
|
1.0 | ||||
| 動作温度 |
(℃)
|
-5
|
70
|
|||
| 保管温度 |
(℃)
|
-40
|
+85
|
|||
| 相対湿度 |
(%RH)
|
+5
|
+95
|
|||
| サイズ (W)×(L)×(H) | (mm) |
40×70×12
|
||||
注： 1) Power 電源オプション DC+5V
注：上記仕様は予告無く変更する場合があります。
■ ピン配置
|
ピン番号
|
説明
|
ピン番号
|
説明
|
|||
|
1
|
RS-232 Serial input |
4
|
Alarm status | |||
|
2
|
GND |
5
|
GND | |||
|
3
|
RS-232 Serial output |
6
|
Power supply +3.3V | |||
注： 6-pin type: HIROSE DF11-6DP-2DSA

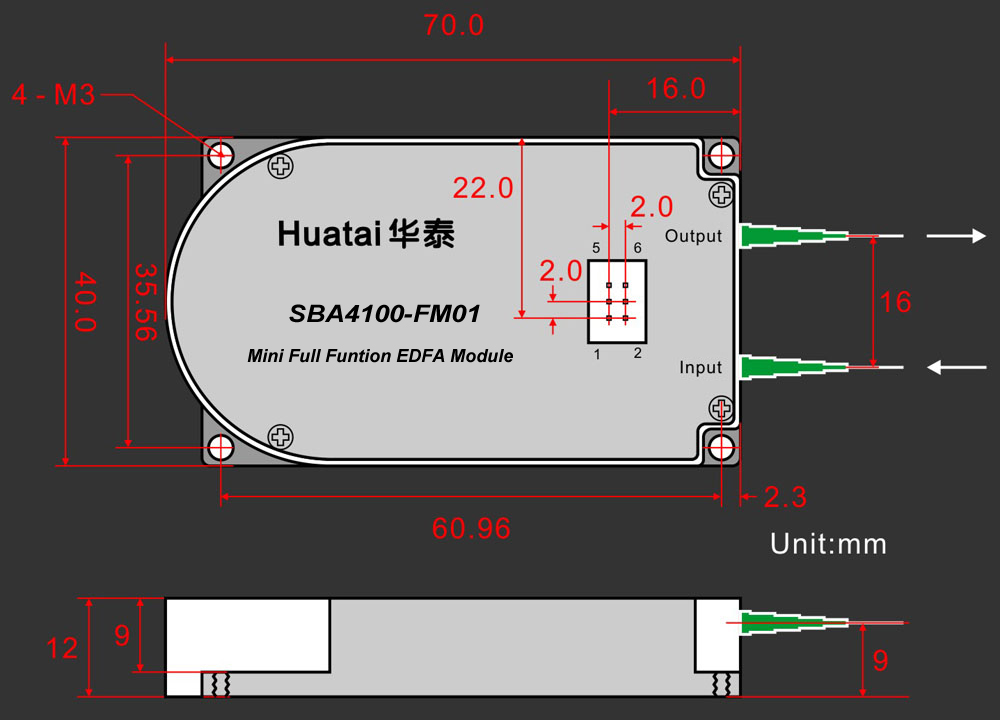

■ 製品図面
■ 注文方法
SBA41①①-FM01/②②-③③
| ①① | 出力光パワー 13：13 dBm、14：14 dBm、15：15 dBm、16：16 dBm、17：17 dBm、18：18 dBm、19：19 dBm |
| ②② | コネクタタイプ LA：LC/APC、LP：LC/UPC、SA：SC/APC、SP：SC/UPC、FA：LC/APC、FP：LC/UPC |
| ③③ | ファイバ長（片端あたり） 05：0.5 m、08：0.8 m、10：1.0 m |
