半導体光アンプ：SOA-XXXX-Y-Zは様々な光損失補償に幅広く使用できるように設計された半導体光アンプです。入出力にはSMF或いはPMFが選択できます。波長帯は1310nm帯、1480nm帯、1550nm帯、1600nm帯の4種類で、モジュールタイプ、ベンチトップタイプ、1Uラックマウントタイプの３種類のハウジングから選択できます。モジュールタイプは光通信ネットワークやCATVシステムへの組込に適しています。ベンチトップタイプはフロントパネルに液晶モニターディスプレイ、キースイッチ、パワー調節ツマミ、リアパネルにRS232インターフェースを備えていますので試験や測定に便利です。1Uラックマウントタイプはネットワークのブースターアンプ、インラインアンプとしてご使用いただけます。
 モジュールタイプ |
 ベンチトップタイプ |
 1U ラックマウントタイプ |
■ 特徴
・1310nm, 1480nm, 1550nm, 1600nm の波長帯選択
・20dBの高ゲイン
・16dBm出力
・偏波保持(PM)入出力（オプション）
・標準３年保証
■ 用途
・ブースターアンプ、インラインアンプ
・光ネットワークの損失補償
・汎用試験、測定
・ファイバセンシング

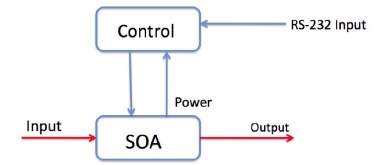

■ 機能ブロック図
■ 仕様
| 型番 | SOA-1310-Y-Z | SOA-1480-Y-Z | SOA-1550-Y-Z | SOA-1600-Y-Z |
| Y = S: Single Mode, P: Polarization | ||||
| Z = M: Module, B: Benchtop, R: Rackmount | ||||
|
光仕様
|
||||
|
作波長範囲
|
1310±30 nm |
1480±30 nm | 1550±30 nm | 1600±30 nm |
|
飽和光出力 @ -3dB 入力
|
> 13 dBm | |||
|
ファイバ – ファイバ ゲイン
|
20dB max. 小信号入力 | |||
| 7 dB typ. | ||||
| 0.3 dB tyo. | ||||
| -55 dB typ. | ||||
| 30 dB min. (w/アイソレータ オプション） | ||||
| 0.5 dB max. | ||||
|
偏光消光比(PM バージョン)
|
20 dB typ. | |||
|
出力安定性
|
±0.1 dB (8 時間) | |||
|
出力電流制御
|
10 % – 100 % 動作電流 | |||
|
機械的仕様
|
||||
|
動作温度
|
10 ~ ＋50 ℃ | |||
|
保管温度
|
-10 ~ +70 ℃ | |||
|
動作湿度
|
0 % – 85 % 相対湿度 | |||
|
ファイバタイプ（標準）
|
SMF-28 入出力 | |||
|
ファイバタイプ（PM バージョン）
|
PANDAファイバ入出力 | |||
|
電源
|
5 V DC (モジュール) 88 – 240 V, 43 – 63 Hz AC (ベンチトップ) 88 – 240 V, 43 – 63 Hz AC（1U ラックマウント） |
|||
|
制御/モニター
|
RS-232による入出力モニタ、電流制御 | |||
|
アラーム
|
オーバーヒート | |||
|
サイズ
|
3.94″ x 4.72″ x 0.71″ (モジュール) 16.5″ x 12.5″ x 5.25″ (ベンチトップ) 19″ x 14″ x 1.75″ 1U ラックマウント() |
|||
|
メーカ
|
Optilab | |||
