光ファイバ型WDMカプラは、光ファイバを融着延伸して作製したWDMカプラで、光ファイバとの接続が容易でフィルタ型より低価格です。本製品は、1310nm/1550nmを合波する光ファイバ融着型WDMカプラです。波長1310/1550nmで通常アイソレーションタイプWDMCと高アイソレーションタイプHWDMCの2種類をご用意しています。

■ 用途

 ・光通信システム
 ・EDFAモジュール
 ・送受信モジュール

Opn-WDMfiberCoupler



パラメータ 単位 1310/1550 WDMC 1310/1550 HWDMC
動作波長 nm 1310, 1550
動作バンド幅 nm ±15 ±15
Grade   P A P A
挿入損失 Max. dB ≤0.2 ≤0.3 ≤0.4 ≤0.6
アイソレーション Min. dB ≥17 ≥16 ≥32 ≥30
偏波依存損失 Max. dB ≤0.05 ≤0.1 ≤0.1 ≤0.15
ダイレクティビティ Min. dB ≥55
動作温度 -40 ~ +85
メーカ   Opneti communications

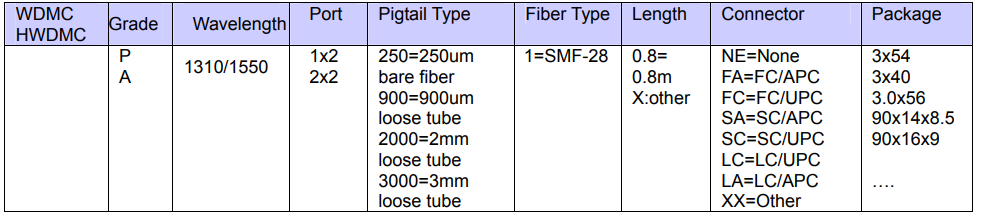

■ パッケージ

ポート 1×2 または 2×2
ファイバ長 1m  または ご要求
ファイバタイプ SMF-28e
ピグテイル 250μmベアファイバ 900μmルーズチューブ 900μm/2mm/3mmルーズチューブ
サイズ(mm) WDMC φ3.0×54 または φ3.0×40 φ3.0×54 または φ3.0×56 90×14×8.5 または 90×16×9
HWDM 4×75
