光ファイバ型WDMカプラは、光ファイバを融着延伸して作製したWDMカプラで、光ファイバとの接続が容易でフィルタ型より低価格です。本製品は、1480nm/1550nm或いは1480nm/1590nmを合波する光ファイバ融着型WDMカプラで、EDFの励起に最も広く使用されています。



■特徴
・低挿入損失、低PDL
・高アイソレーション
・高安定性、高信頼性

■用途
・EDFA
・試験機器

Opn-WDMfiberCoupler



パラメータ 単位 1480/1550, 1480/1590 WDMC
動作波長 nm 1480/1550, 1480/1590
動作バンド幅 nm ±15
Grade   P A
挿入損失 Max. dB ≦0.3 ≦0.35
アイソレーション Min. dB ≧15 ≧14
偏波依存損失 Max. dB ≦0.1 ≦0.1
ダイレクティビティ Min. dB ≧55
動作温度 -40 ~ +85
メーカ   Opneti communications

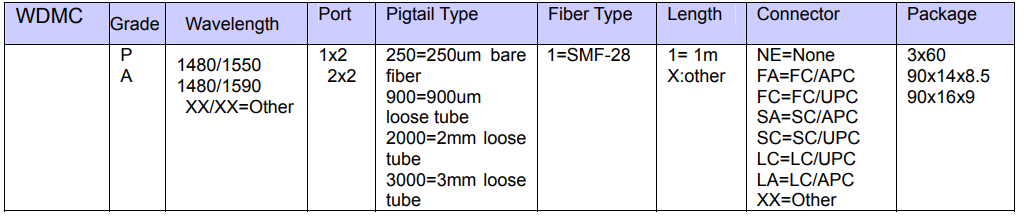

■ パッケージ

ポート 1×2 または 2×2
ファイバ長 1m  または ご要求
ファイバタイプ SMF-28e
ピグテイル 250μmベアファイバ 900μmルーズチューブ 900μm/2mm/3mm
ルーズチューブ
サイズ(mm) φ3.0×60 φ3.0×60 90×14×8.5 または90×16×9
