WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本フィルタはPONで使われる1310nm/1490nm/1550nmの波長を合分波できる１ｘ３のPON WDMフィルタです。
■特徴
・広い透過波長
・低挿入損失
・高チャネルアイソレーション
・高安定性、高信頼性
■用途
■ 仕様
| パラメータ | 単位 | 1×3 1310/1490/1550 |
| 中心波長 | nm | 1310, 1490, 1550 |
| 通過波長帯 | nm | 1490±10 |
| 反射波長帯 | nm | 1310±40 & 1550±10 |
| 挿入損失 @ 1490nm | dB | ≦0.8 (0.6 typ.) |
| 挿入損失 @ 1310nm | dB | ≦0.5 (0.3 typ.) |
| 挿入損失 @ 1550nm | d B | ≦1.0 (0.8 typ.) |
| アイソレーション @ 1490nm | dB | ≧30 |
| アイソレーション @ 1310nm | dB | ≧20 |
| アイソレーション @ 1550nm | dB | ≧15 |
| ダイレクティビティ | dB | ≧55 |
| リターンロス | dB | ≧50 |
| PDL | dB | ≦0.10 |
| 波長温度依存性 | nm/℃ | ≦0.003 |
| 挿入損失温度依存性 | dB/℃ | ≦0.005 |
| 許容光パワー | mW | ≦500 |
| 動作温度 | ℃ | 0 ~ +70 |
| 保存温度 | ℃ | -40 ~ +85 |
| サイズ | mm | φ5.5 x L50 |
| メーカ | - | Opneti communications |

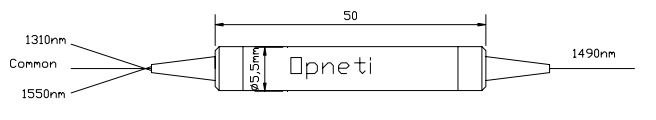

■ パッケージ

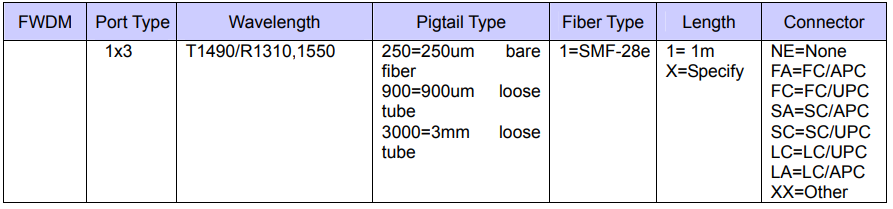

■注文方法
