WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本製品は、1310nm/1550nm, 1510nm/1550nm, 1625nm/1585nm, 1640nm/1620nm, 1600nm,/1580nm, 1450nm/1550nmなどの波長帯を合分波する広帯域WDMフィルタです。

■特徴

・低挿入損失
・高アイソレーション
・高安定性、高信頼性

■用途

・WDMシステム
・CATV
・EDFA

WDMfilter_PON3waves

■ 仕様

パラメータ 1310/1550 1510/1550 1625/1585 1640/1620 1600/1580 1450/1550
波長 (nm)   タイプ1 透過バンド 1310±40 1500-1521 1620-1630 1640-1670 1600-1670 1430-1510
反射バンド 1550±40 1529-1563 1570-1605 1260-1620 1290-1580 1529-1600
タイプ2 透過バンド 1550±40 1260-1620
反射バンド 1310±40 1640-1670
透過挿入損失 ≦0.8
反射挿入損失 ≦0.6
透過アイソレーション ≧30
反射アイソレーション ≧15
チャンネル平坦性 ≦0.3
ダイレクティビティ ≧55
リターンロス ≧50
PDL ≦0.1
波長温度依存性 ≦0.003
挿入損失温度依存性 ≦0.005
許容光パワー ≦300
動作温度 0 ~ +65
保管温度 -40 ~ +85
サイズ Φ5.5 x L34
メーカ Opneti communications

■ パッケージ

wdmFilterMulti_850_1310

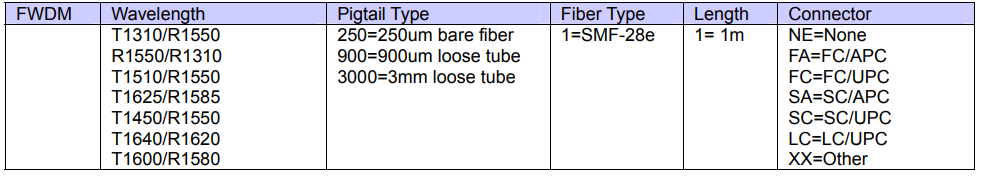

■注文方法
