光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。本製品は偏光保持型の標準サイズ光アイソレータで、80μmクラッド径の細いファイバを使用しているので狭い場所へのファイバ収納が容易です。
■特徴
・低挿入損失
・高消光比
・高アイソレーション
・高安定性、高信頼性
■用途
・光機器
・ファイバセンサ
光アイソレータの原理| パラメータ | 単位 | PM-RC80-光アイソレータ | ||||
|---|---|---|---|---|---|---|
| シングルステージ | デュアルステージ | |||||
| グレード | Grade P | Grade A | Grade P | Grade A | ||
| 中心波長 | nm | 1550 | ||||
| 動作波長範囲 | nm | ±20 | ||||
| ピークアイソレーション(Typ.) | dB | 40 | 38 | 52 | 50 | |
| アイソレーション.@23℃(Min.) | dB | ≧28 | ≧26 | ≧42 | ≧40 | |
| 挿入損失@23℃,λc (Typ.) | dB | 0.4 | 0.5 | 0.5 | 0.6 | |
| 挿入損失(Max.) | dB | ≦0.6 | ≦0.7 | ≦0.7 | ≦0.9 | |
| 消光比 | Type2 (両軸動作) | dB | ≧20 | ≧18 | ≧20 | ≧18 |
| Type1 (ファースト軸ブロック) | ≧22 | ≧20 | ≧22 | ≧20 | ||
| リターンロス(input/output) | dB | ≧ 55 | ||||
| 許容光パワー | mW | ≦300 | ||||
| 動作温度 | ℃ | -5 ~ +70 | ||||
| 保管温度 | ℃ | -40 ~ +80 | ||||
| サイズ | mm | φ5.5 x L35 または φ3 x 25 | ||||
| ファイバタイプ | – | RC80, PM 1550 | ||||
| メーカ | – | Opneti Communications | ||||
注： 上記値はコネクタのない場合です。

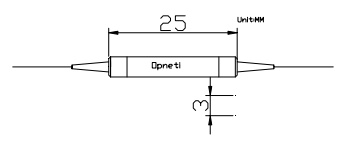

■ パッケージ
■注文方法
