光ファイバ型WDMカプラは、光ファイバを融着延伸して作製したWDMカプラで、光ファイバとの接続が容易でフィルタ型より低価格です。本製品は、980nm/1550nmを合分波する光ファイバ融着型WDMカプラで、低ノイズフィギュアEDFA、ハイパワーEDFA、ハイパワーファイバレーザなどに広く利用されています。



■特徴
・低挿入損失、低PDL
・高アイソレーション
・高安定性、高信頼性

■用途
・EDFA
・試験機器

Opn-WDMfiberCoupler



パラメータ 単位 980/1550, 980/1590 WDMC 980/1550 Mixed Fiber WDMC
動作波長 nm 980/1550,  980/1590 980/1550
動作バンド幅 nm ±10/20 ±15
Grade   P A P A
挿入損失 Max. dB ≦0.15 ≦0.25 ≦0.25 ≦0.35
アイソレーション Min. dB ≧20 ≧18 ≧20 ≧18
偏波依存損失 Max. dB ≦0.05 ≦0.1 ≦0.05 ≦0.1
ダイレクティビティ Min. dB ≧55
動作温度 -40 ~ +85
メーカ   Opneti communications

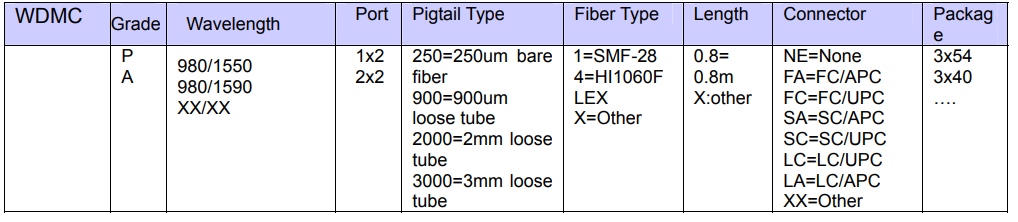

■ パッケージ



ポート 1×2 または 2×2
ファイバ長 0.8m  または ご要求
ファイバタイプ Common/Pump HI1060flex or OFS BF05635-02 HI1060flex or OFS BF05635-02
Signal ポート HI1060flex or OFS BF05635-02 SMF-28e
ピグテイル 250μmベアファイバ 900μmルーズチューブ 900μm/2mm/3mmルーズチューブ
サイズ(mm) φ3.0×54 or φ3.0×40 φ3.0×54 90×14×8.5 or 90×16×9
