３ポート光サーキュレータは、ポート１に入射した光はポート２で出射、ポート２に入射した光はポート３で出射するように光が進む素子です。本製品は980nmの短波長帯で動作する偏光保持タイプの３ポート光サーキュレータです。

■特徴

・低挿入損失
・高消光比、高アイソレーション
・高安定性、高信頼性

■用途

・EDFA
・光機器
・ファイバセンサ

■仕様 光サーキュレータの原理
　  パラメータ 単位 値
　　ポート数 – ３ポート
　　中心波長 nm 980
　　Typ. 挿入損失 @23℃ dB 1.3
　　挿入損失 @23℃ dB ≦1.5
　　Typ. ピークアイソレーション dB 25
　　アイソレーション @23℃ dB ≧20
　　消光比 dB ≧20
　　クロストーク dB ≧45
　　リターンロス dB ≧45
　　ファイバタイプ – PM 980
　　許容入射光パワー CW W 1
　　メーカ 　- Opneti communications

*コネクタ付はIL=+0.5dB, RL=-5dB, ER=-2dB
*コネクタキーはスロー軸

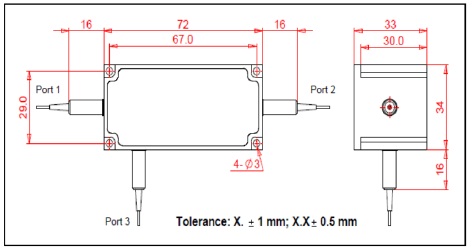

■ パッケージ

Opn-circulator-980nm-pm

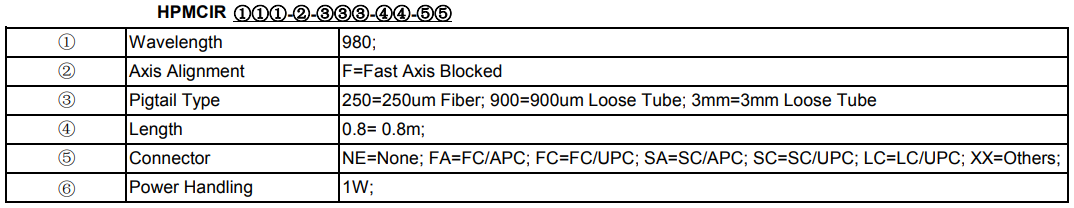

■注文方法
