3ポート光サーキュレータは、ポート１に入射した光はポート２で出射、ポート２に入射した光はポート３で出射するように光が進む素子です。本製品は偏光無依存型で、入出力にPMファイバを装着したサーキュレータで1310nm帯、1550nm帯、1590nm帯、1610nm帯、1525-1610帯で動作する５種類があります。
■特徴・低挿入損失 ■用途・光アンプ |
 |
光サーキュレータの原理| パラメータ | 単位 | 値 | |
|---|---|---|---|
| ポート数 | – | 3ポート | |
| 動作波長（λop） | nm | 1310±30 または 1550±30 | 1590±30 または 1610±30 または1525-1610 |
| ピークアイソレーション | dB | 50 | 48 |
| アイソレーション(λc, 23℃) | dB | ≧38 | ≧38 |
| 消光比 | dB | ≧20 | ≧20 |
| 挿入損失 (λop, 23℃) | dB | ≦0.8 (typ.0.6) | ≦0.9 (typ.0.7) |
| クロストーク | dB | ≧50 | |
| リターンロス | dB | ≧50 | |
| 許容入射光パワー | mW | ≦1000 | |
| ファイバタイプ | – | Pandaファイバ | |
| ファイバ長 | m | 0.8 | |
| 動作温度 | ℃ | -5 ~ +70 | |
| 保管温度 | ℃ | -40 ~ +85 | |
| サイズ | mm | φ5.5 x L50, 98 x 14 x 8.5 | |
| メーカ | Opneti communications | ||

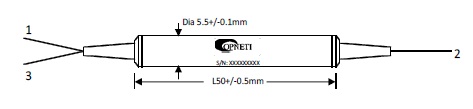

■ パッケージ
■注文方法
