ファイバコリメータは、ファイバからの出射光をレンズで平行光にしたり、平行ビームをファイバに入射させる部品です。本製品は、850nm, 980nm, 1064nm, 1310nm, 1550nmの波長帯に対応しています。



■特徴

・低挿入損失、高リターンロス
・光路に接着剤を使用しない
・環境安定性

■用途

・アイソレータ
・サーキュレータ
・FWDM
・CWDM

■ 仕様

パラメータ 単位 値
動作波長 nm 1310, 1550 1064 980 850
帯域幅 nm ±30 ±20
ワーキングディスタンス mm 5  または ご要望
挿入損失 Typ. dB 0.2 0.25
挿入損失 Max. dB ≦0.25 ≦0.3 ≦0.35
リターンロス dB ≧60 ≧55
PDL dB ≦0.02
許容光パワー mW ≦500 ≦300
ファイバタイプ 　 SMF-28e HI1060 HI780
動作温度 ℃ -5 ~ +70 ℃
保管温度 ℃ -40 ~ +85 ℃
サイズ
 1.8(OD) レンズ (850,980,1060,1310,1550) mm 3.2 x 10 金属ホルダ or 2.78×9.0 ｶﾞﾗｽﾁｭｰﾌﾞ
1.0(OD) レンズ
(1310,1550nm　のみ)		 mm 1.8 x 7mm 金属ホルダ or 1.4 x 7mm ｶﾞﾗｽﾁｭｰﾌﾞ
メーカ 　 Opneti communications

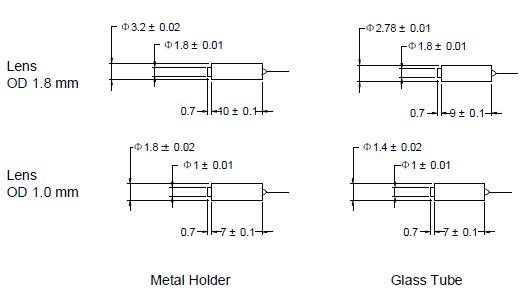

■ パッケージ

Opn-fibercollimator2

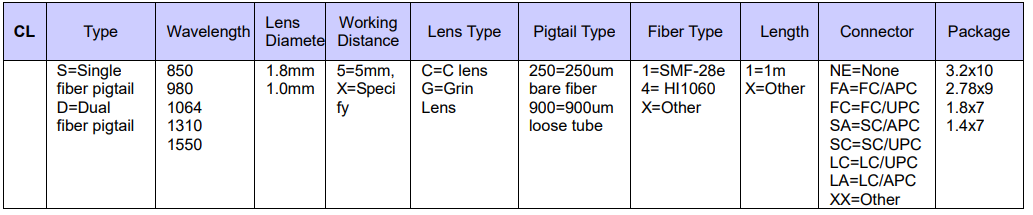

■注文方法
