光ファイバカプラは光信号を合分波する部品です。２本の光ファイバの一部を融着延伸してコアを近接化した構造で、一方のファイバに入射した光の一部がもう一方のファイバに分岐します。50/50に分岐する３dBカプラ以外に各種の分岐比のカプラがあります。本製品は1310nm帯、1550nm帯のいずれでも使用できるデュアルウインドウ光ファイバカプラです。Grade Aは標準仕様、Grade Pはハイエンド仕様です。
ファイバカプラとは？| パラメータ | Grade P | Grade A | |
|---|---|---|---|
| 動作波長 (nm) | 1310/1550 又は その他 | ||
| 動作帯域幅(nm) | ±40 | ||
| 過剰損失 (Typ.) (dB) | 0.07 | 0.1 | |
| 挿入損失(dB) | 50/50 | ≦3.6 | ≦3.8 |
| 40/60 | ≦4.7/2.7 | ≦4.9/2.9 | |
| 30/70 | ≦6.0/1.9 | ≦6.3/2.1 | |
| 20/80 | ≦7.9/1.3 | ≦8.4/1.4 | |
| 10/90 | ≦11.2/0.75 | ≦12.0/0.8 | |
| 5/95 | ≦14.6/0.4 | ≦15.5/0.5 | |
| 2/98 | ≦18.8/0.3 | ≦19.5/0.4 | |
| 1/99 | ≦22.5/0.25 | ≦23.5/0.35 | |
| 偏波依存性損失(PDL)(dB) | ≦0.15 | ≦0.20 | |
| リターンロス(dB) | ≧50 | ||
| ダイレクティビティ (dB) | ≧50 | ||
| パワーハンドリング(W) | ≦4 | ||
| 動作温度 (℃) | -20 ~ +70 | ||
| 保管温度 (℃) | -40 ~ +85 | ||
| メーカ | Opneti communications | ||
■ パッケージ
| ポート | 1 x 2 または 2 x 2 | ||
| ファイバ長 | 1m またはご要求 | ||
| ファイバタイプ | SMF-28e | ||
| ピグテイル | 250μｍベアファイバ | 900μｍルーズチューブ | 2mm/3mmルーズチューブ |
| サイズ | φ3.0×54 またはφ3.0×40 | φ3.0×54 または90×16×9 | 90×16×9 |

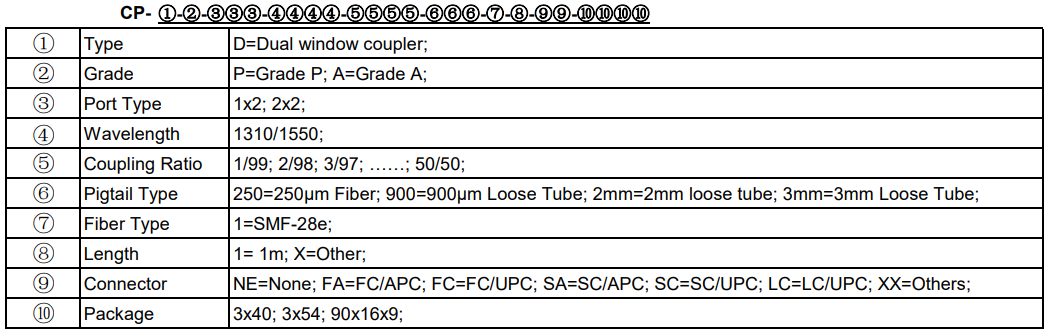

■注文方法
