Treeカプラ(ツリーカプラ)、Starカプラ(スターカプラ)は光信号を等しく多分岐するカプラでFTTHで欠かせない光部品です。本製品は1310±40nmあるいは1550±40nmと広帯域で使用できます。

■特徴

・低過剰損失、低挿入損失、低PDL
・高安定性、高信頼性

■用途

・光通信システム
FTTH
・CATVシステム
・LANシステム

■仕様 ファイバカプラとは?
パラメータ Nx4 Nx6 Nx8 Nx12 Nx16 Nx24 Nx32
N=1, 2 N=1, 2 N=1, 2 N=1, 2 N=1, 2 N=1, 2 N=1, 2
動作波長(nm) 1310 または 1550
帯域幅(nm) ±40
挿入損失 Max.(dB) P Grade ≦6.9 ≦9 ≦10.4 ≦12.4 ≦13.8 ≦15.8 ≦17.4
A Grade ≦7.3 ≦9.6 ≦11 ≦13.2 ≦14.6 ≦16.8 ≦18.4
過剰損失Typ.(dB) 0.25 0.3 0.4 0.5 0.55 0.6 0.7
偏波依存損失Max.(dB) ≦0.25 ≦0.35 ≦0.35 ≦0.45 ≦0.45 ≦0.55 ≦0.55
動作温度(℃) -20 ~ +70
ファイバ長(m) 1 またはご要求
ピグテイルタイプ 900μm, 2mm, 3mm ルーズチューブ
サイズ (LxWxH) mm  ABS箱 100 x 80 x 10 125 x 96 x 16 141 x 115 x 18
1U LGX 130 x 127 x 29 19″1U box(482.6 x 278 x 44)
2U LGX 130 x 127 x 58 19″2U box(482.6 x 278 x 88)
メーカ Opneti communications

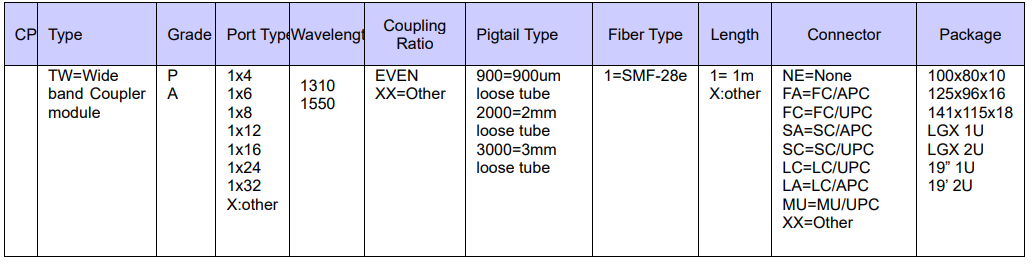

■注文方法
