光ファイバカプラは光信号を合分波する部品です。1×5モノリシックファイバカプラは1本のファイバに入射した光がほぼ5分岐して出射されるカプラで、コンパクトなサイズで光の5分岐が可能です。Grade Aは標準仕様、Grade Pはハイエンド仕様です。

■特徴

・低過剰損失、低挿入損失
・ミニサイズ
・高安定性、高信頼性

■用途

・光ファイバセンサ
・光通信システム
・試験
・FTTH

 Opn-coupler_monolithic

■仕様 ファイバカプラとは？
パラメータ 単位 1×5 CP-W 1×5 CP-D
動作波長 nm 1310, 1550 1310/1550
動作バンド幅 nm ±40 ±40
Grade 　 P A P A
過剰損失(Typ.) dB 0.1 0.15 0.1 0.15
挿入損失(Max.) dB ≦7.6 ≦7.8 ≦8 ≦8.2
偏波依存損失(Max.) dB ≦0.2 ≦0.25 ≦0.25 ≦0.3
均一性(Max.) dB ≦1 ≦1.4 ≦1.2 ≦1.5
ダイレクティビティ dB ≧55
動作温度 ℃ -40 ~ +85
メーカ Opneti communications

■ パッケージ

　ポート 1×5
　ファイバ長 1m　またはご要求
　ファイバタイプ SMF-28e
　ピグテイル 250μｍベアファイバ 900μｍルーズチューブ
　サイズ φ3.0×54 　または　φ4.0×45 φ4.0×75 　または　φ4.0×56

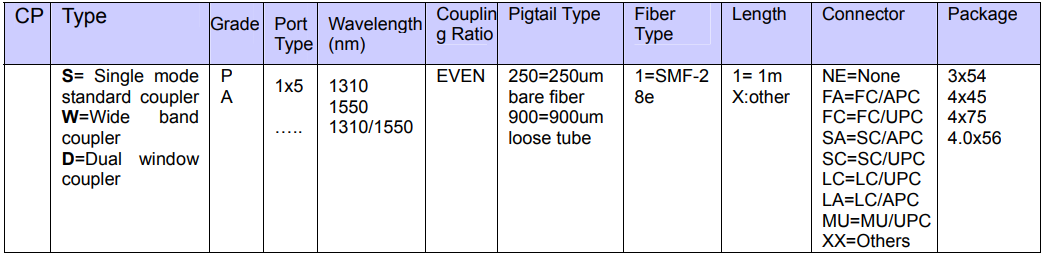

■注文方法
