WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本製品はCバンドとLバンドの波長帯を合分波できます。



■特徴

・低挿入損失
・高アイソレーション
・高安定性、高信頼性

■用途

・光アンプ
・システムモニタリング
・ファイバ装置
・ラボ実験

 WDMfilter_PON3waves

■ 仕様

パラメータ 単位 C/LFWDM
透過波長 nm 1570 – 1610 (または 1500 – 1564)
反射波長 nm 1500 – 1564 (または 1570 – 1610)
透過挿入損失Max. dB ≦0.8
反射挿入損失Max. dB ≦0.6
透過アイソレーションMin. dB ≧25
反射アイソレーションMin. dB ≧12
チャンネル平坦性Max. dB ≦0.3
ダイレクティビティMin. dB ≧55
リターンロスMin. dB ≧50
偏波依存損失(PDL)Max. dB ≦0.1
波長温度依存性Max. nm/℃ ≦0.003
挿入損失温度依存性Max. dB/℃ ≦0.005
許容光パワー mW ≦300
動作温度 ℃ 0 ~ +65
保存温度 ℃ -40 ~ +85
サイズ mm φ5.5 x L34
メーカ 　 Opneti communications

■ パッケージ

wdmFilterMulti_850_1310

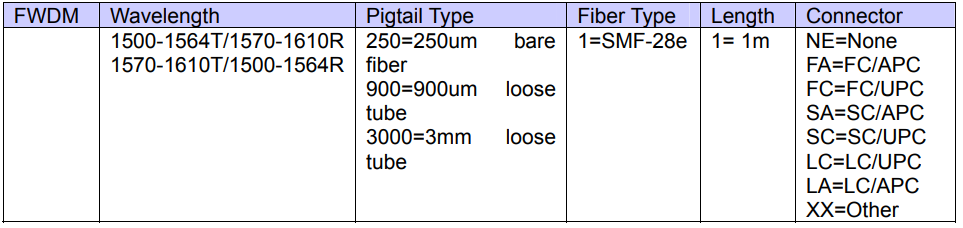

■注文方法
