光ファイバ型WDMカプラは、光ファイバを融着延伸して作製したWDMカプラで、光ファイバとの接続が容易でフィルタ型より低価格です。本製品は、2000nm/980nmを合波する光ファイバ融着型WDMカプラです。

■仕様 ファイバカプラとは
パラメータ 単位
980nm チャネル(980±20nm)  挿入損失 dB ≦0.6
 アイソレーション@ 2000±20nm dB ≧13
2000nm チャネル (2000±20nm)  挿入損失 dB ≦0.6
 アイソレーション@ 980±20nm dB ≧13
PDL dB ≦0.2
ダイレクティビティ dB ≧55
リターンロス dB ≧55
動作温度 -40 ~ +85
メーカ Opneti Communications



■ パッケージ

ポート 1 x 2 または 2 x 2
ファイバ長 1m,  その他はご要求
ファイバタイプ SMF-28e
ピグテイルタイプ 250μm ベアファイバ 900μmルーズチューブ  900μm/2mm/3mmルーズチューブ
サイズ(mm) Φ3.0×60 Φ3.0×70 90x16x9

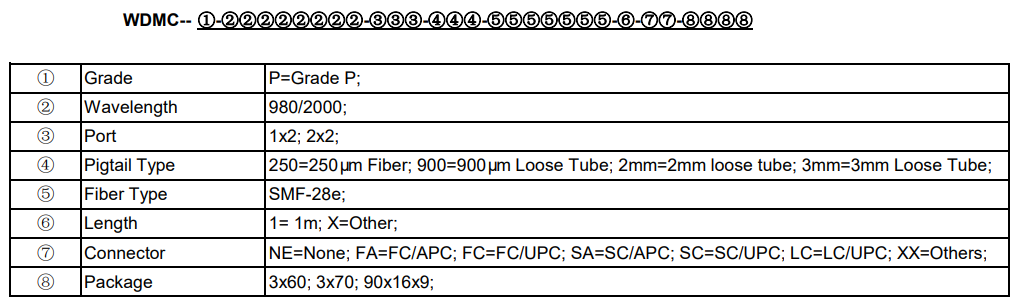

■注文方法
