光ファイバカプラは光信号を分岐、合波する部品です。２本の光ファイバの一部を融着延伸してコアを近接化した構造で、一方のファイバに入射した光の一部がもう一方のファイバに分岐します。50/50に分岐する３dBカプラ以外に各種の分岐比のカプラがあります。本製品は高温まで使用できるカプラで動作温度は-60~+300℃です。
ファイバカプラとは？| パラメータ | Grade P | Grade A | |
|---|---|---|---|
| 動作波長 (nm) | 1310 又は 1550 又は その他 | ||
| 動作帯域幅(nm) | ±15 | ||
| 過剰損失 (Typ.) (dB) | 0.07 | 0.10 | |
| 挿入損失(dB) | 50/50 | ≦3.4 | ≦3.6 |
| 40/60 | ≦4.4/2.6 | ≦4.7/2.8 | |
| 30/70 | ≦5.7/1.9 | ≦6.0/2.0 | |
| 20/80 | ≦7.6/1.25 | ≦8.0/1.35 | |
| 10/90 | ≦11.8/0.65 | ≦11.5/0.8 | |
| 5/95 | ≦14.62/0.4 | ≦14.8/0.5 | |
| 2/98 | ≦19.0/0.25 | ≦19.0/0.35 | |
| 1/99 | ≦21.5/0.2 | ≦22.0/0.3 | |
| 均一性(50/50)(dB) | ≦0.6 | ≦1.0 | |
| 偏波依存性損失(PDL)(dB) | ≦0.05 | ≦0.10 | |
| リターンロス (dB) | ≧50 | ||
| 許容光パワー(W) | 5 | ||
| パッケージタイプ(mm) | Φ3×54 （ベアファイバ） | ||
| 90x16x9（ベアファイバ 又は900μmルーズチューブ ） | |||
| 動作温度 (℃) | -60 ~ +300 | ||
| 保管温度（℃） | -60 ~ +300 | ||
| メーカ | Opneti communications | ||
■ パッケージ
| ポート | 1 x 2 または 2 x 2 | ||
| ファイバ長 | 1m またはご要求 | ||
| ファイバタイプ | SMF-28相当高温ファイバ | ||

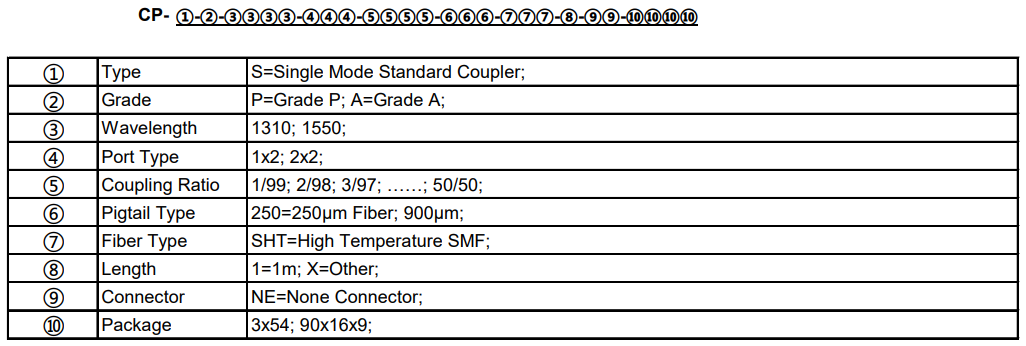

■注文方法
