3ポート光サーキュレータは、ポート1に入射した光はポート2で出射、ポート2に入射した光はポート3で出射するように光が進む素子です。本製品はハイパワー用途にデザインされた動作波長1030nm或いは1064nmの偏光保持型光サーキュレータで、最大入射パワー10Wまであります。

■特徴

・低挿入損失、PDL
・高アイソレーション、高消光比、ハイパワー

■用途

・EDFA
・ファイバレーザ
・光機器

■仕様 光サーキュレータの原理
  パラメータ 単位
 ポート数 3ポート
 動作波長 nm 1030, 1064
 アイソレーション@23℃(Min.) dB ≧22
 挿入損失(Max.) dB ≦1.5(Typ.1.2)
 消光比(min.) dB ≧20
 クロストーク(Min.)
dB ≧50
 リターンロス(Min.) dB ≧50
 ファイバタイプ PM980
 許容光パワー(CW) W 1, 2, 3, 10
 ファイバ長 m 0.8
 動作温度 0 ~ +60
 保管温度 -20 ~ +70
 パッケージサイズ mm 110 x 37 x 35
 メーカ Opneti Communications

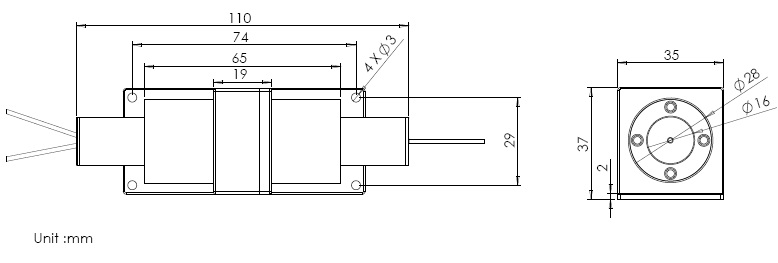

■ パッケージ

Opn-HP-circulator
