ファイバコリメータは、ファイバからの出射光をコリメートしたり、コリメートされたビームをファイバに入射させる部品です。本製品は、シングルモードファイバ、1064nm, 1310nm, 1550nmの波長帯に対応し、最大入射パワー20Wまであります。

■特徴

・低挿入損失、低PDL
・ハイパワー
・高信頼性

■用途

・EDFA
・光ファイバ機器
・ファイバレーザ

■ 仕様

 パラメータ 単位
 中心波長 nm 1064 1310 , 1550
 動作波長範囲 nm ±20
 ビーム径 mm 0.4, 0.5, 0.9 0.4, 0.5
 ワーキンギディスタンス mm 50 or ご指定 5 or ご指定
 挿入損失 (Typ.) dB 0.2 – 0.4 0.2
 挿入損失 (Max.) dB ≦0.5 ≦0.3
 リターンロス(min.) dB ≧50
 PDL dB ≦0.02
 許容光パワー(CW) W 1, 3, 5, 10, 20
 ファイバタイプ   HI 1060 SMF-28e
 動作温度 -5 ~ +70
 保管温度 -40 ~ +85
 パッケージサイズ mm φ3.2 x L10
 メーカ   Opneti Communications

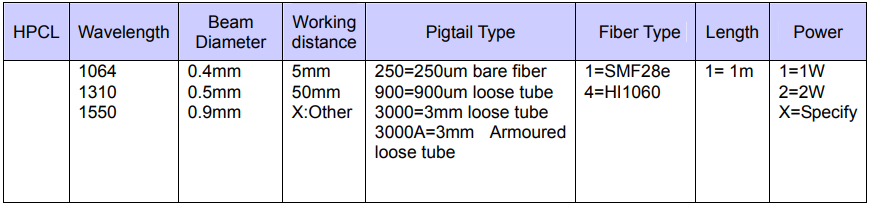

■注文方法
