光ファイバ型WDMカプラは、光ファイバを融着延伸して作製したWDMカプラで、光ファイバとの接続が容易でフィルタ型より低価格です。本製品は、980nm/1550nm, 980nm/1590nm, 1310nm/1550nmを合分波するミニサイズの光ファイバ融着型WDMカプラで、EDFAモジュール、ファイバレーザモジュールなどのモジュール組込に大変便利です。

■特徴
・低挿入損失、低PDL
・ミニサイズ
・高アイソレーション
・高安定性、高信頼性

■用途
・EDFAモジュール
・WDMシステム
・試験装置

パラメータ 単位 980/1550, 980/1590 WDM 1310/1550 WDM
動作波長 nm 980/1550, 980/1590 1310/1550
動作バンド幅 nm ±10/20 ±15
Grade   P A P A
挿入損失 Max. dB ≦0.25 ≦0.35 ≦0.25 ≦0.35
アイソレーション Min. dB ≧20 ≧18 ≧17 ≧16
偏波依存損失 Max. dB ≦0.05 ≦0.1 ≦0.05 ≦0.1
ダイレクティビティ Min. dB ≧55
動作温度 -40 ~ +85
メーカ   Opneti communications



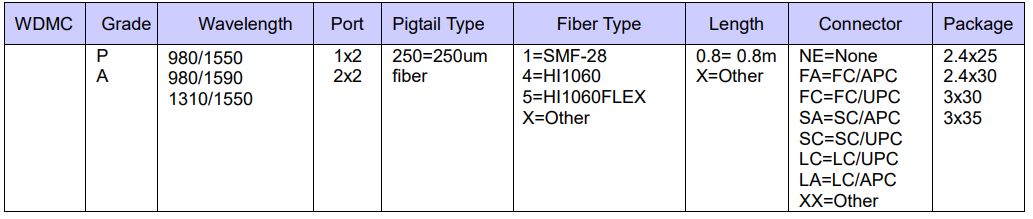

■ パッケージ

ポート 1×2 または 2×2
ファイバ長 0.8m  または ご要求 1.0m  または ご要求
ファイバタイプ HI1060flex または HI1060 または BF05635-02 SMF-28e
ピグテイル 250μmベアファイバ
サイズ(mm) φ2.4×25, φ2.4×30, φ3.0×30, φ3.0×35 φ2.4×30, φ3.0×30, φ3.0×35
